Kia Ceed: Essuie-glace / lave-glace du pare-brise / À capteur de pluie / Procédures de réparation

Contrôle
ESSUIE-GLACE DÉTECTEUR DE PLUIE
1.
A l′état ALL2 ON, si l′interrupteur automatique d′entrée (communication LIN) est ON, alors les sorties du relais d′essuie-glace bas et relais d′essuie-glace haut sont controlés par le signal d′entrée du capteur de pluie.
2.
Si l′interrupteur d′essuie-glace a été mis en mode automatique avec l′allumage du véhicule OFF, puis que l′interrupteur d′allumage a été tourné sur ON, un seul balayage sera effectué.

3.
Un seul balayage sera effectué chaque fois que de la pluie a été détectée(signal de pluie détectée en provenance du capteur de pluie) et l´interrupteur d´essuie-glace est mis en position AUTO. Mais un seul balayage ne sera pas effectué quand l´interrupteur d´essuie-glace est mis en position AUTO et quand le capteur de pluie a émis un signal OFF. Mais si l´interrupteur d´essuie-glace est mis en position AUTO pour la première fois depuis que l´interrupteur d´allumage du véhicule a été tourné sur ON, alors un seul balayage sera effectué sans tenir compte d´un signal de pluie détectée ou d´un signal OFF.

4.
Le conducteur ajuste éventuellement le fonctionnement du capteur de pluie en ajustant la sensiblité de l´entrée. En mode automatique le BCM effectuera un seul balayage chaque fois que la sensiblité est ajustée au dessus d´un réglage plus sensible (vers le bas, plus d´une étape). Ce balayage unique sera effectué uniquement si la signal de pluie détectée en provenance du capteur de pluie a été recu. Si le réglage de sensibilité a été ajusté au-dessus de plus d´une sensibilité, le BCM effectuera juste un seul balayage sauf si le temps entre les augmentations est de plus de 2 secondes.

5.
Défaut de stratégie du capteur de pluie
Défaut 1 capteur de pluie - Erreur interne détectée
Cette erreur est détectée lorsque l′essuie-glace est en mode automatique et que l′entrée défectueuse du capteur de pluie en provenance du capteur de pluie a un cycle de service correspondant à l′erreur 1. Le délai de confirmation de l′erreur est de 1 sec.
Quand cette erreur est détectée, les sorties de l´essuie-glace sont OFF et l´essuie-glace va donc effectuer un balayage à vitesse lente lors du passage de la sensibilité 3 à la sensibilité 2 (étape 2 à 3) dans le but de signaler la présence de cette erreur. Si une autre sensibilité est enregistrée, l´essuie-glace ne fera pas de balayage supplémentaire.

Défaut 2 capteur de pluie - Erreur de fixation de la vitre détectée
Cette erreur est détectée lorsque l′essuie-glace est en mode automatique et que l′entrée défectueuse du capteur de pluie en provenance du capteur de pluie a un cycle de service correspondant à l′erreur 2. Le délai de confirmation de l′erreur est de 1 s.
Quand cette erreur est détectée, les sorties de l´essuie-glace sont OFF et l´essuie-glace va donc effectuer un balayage lors du passage de la sensibilité 4 à la sensibilité 3 (étape 1 à 2) dans le but de signaler la présence de cette erreur. Si une autre sensibilité est enregistrée, l´essuie-glace ne fera pas de balayage supplémentaire.

Défaut 3 capteur de pluie - Absence de signal d′entrée
Cette erreur est détectée lorsque l´essuie-glace est en mode automatique et que l´entrée défectueuse du capteur de pluie en provenance du capteur de pluie a un cycle de service correspondant à l´erreur 3 ou dans le cas où le cycle de service de l´entrée défectueuse du capteur de pluie est de 0% ou 100%. Le délai de confirmation de l´erreur est de 1 s.
Quand cette erreur est détectée, les sorties de l′essuie-glace sont OFF.
DÉPOSE

Le capteur de plue peut ne pas fonctionner correctement s'il est pollué. Protégez la surface du capteur de pluie en n'enlevant pas sa protection avant son installation. Le coussinet à la surface du capteur de pluie a une force adhésive. Faites attention en installant le capteur. Si le capteur est séparé du pare-brise par la force, le capteur ou le pare-brise peuvent être endommagés. Faites attention en enlevant le capteur.
1.

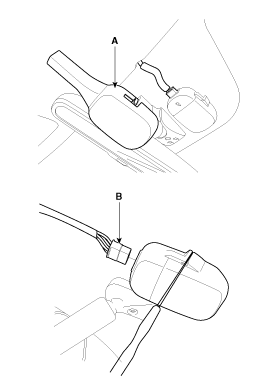

Enlevez le couvercle du capteur de pluie en premier. Faites attention de ne pas endommager le couvercle de la serrure en excercant trop de force. Pour enlever la serrure, tirez le coté de la serrure en utilisant l'orifice du couvercle (B) avec le petit (-) tournevis (A).

2.
Retirez le du connecteur de faisceau de câblage du capteur.
3.
Le module du capteur de pluie est attaché sur le pare-brise avant avec de la glue en remplacant le pare-brise avant, enlevez le module du capteur de pluie du pare-brise avant existant et installez-le sur le nouveau pare-brise avant.
INSTALLATION

Si le pare-brise est équipéd'une couche réfléchissante qui réfléchit les rayons infrarouges dans le champ du capteur, enlevez la couche réfléchissante de la zone de montage du capteur de pluie avant l'installation.
Évitez la contamination du capteur pendant l'installation.
1.
Installez le support du capteur de pluie sur la vitre du pare-brise en utilisant le ruban.


Il est très important que la garniture de couplage enfonce complètement le pare-brise pour empêcher la formation de bulles sur la surface de contact.
2.
Connectez le connecteur du capteur de pluie, puis installez le couvercle du capteur.
