Forme d'onde du signal

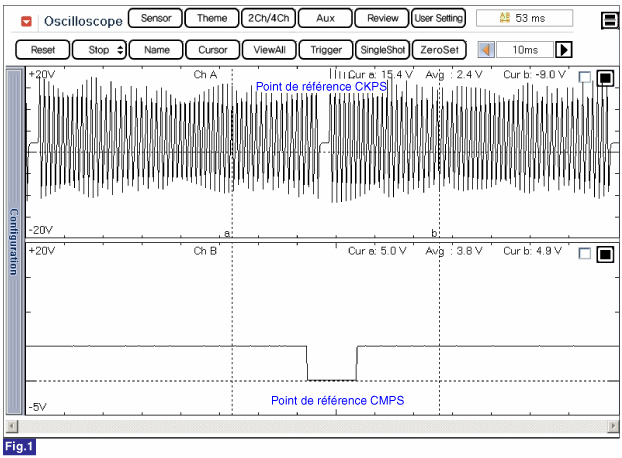

Fig 1) Cela représente la forme d'onde du capteur de position du vilebrequin et du capteur de position de l'arbre à cames simultanément. La zone du milieu indique les points de référence du capteur de position du vilebrequin et du capteur de position de l'arbre à cames.

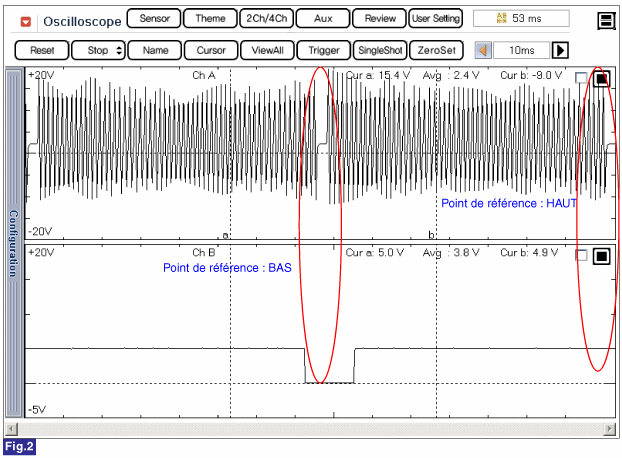

Fig 2) Le signal du capteur de position du vilebrequin et du capteur de position de l’ arbre à cames sont mesurés simultanément.
Le signal du capteur de position de l'arbre à came est émis une fois quand le signal de position du vilebrequin est émis deux fois. La sortie HAUTE ou BASSE du point de référence du capteur de position de l'arbre à cames est détectée au point de référence du capteur de position du vilebrequin.
(La séquence d’injection est déterminée sur la base du signal BAS et HAUT du point de référence du capteur de position de l’arbre à cames en tant que position du cylindre de détection.)
À capteur de position du vilebrequin (CKPS) / Procédures de réparation
Contrôle 1. Vérifiez la forme d'onde du signal de CMPS et de CKPS avec un GDS. Spécification : Voir "FORME D'ONDE DE SIG ...

À capteur de position de l′arbre à cames (CMPS) / Spécifications
Spécification Élément Spécification Impulsion de sortie (V) élevée 5 Bas 0 ...
