Kia Ceed: Système d'éclairage / À phares / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système d'éclairage / À phares / Composants et emplacement des composants

composant

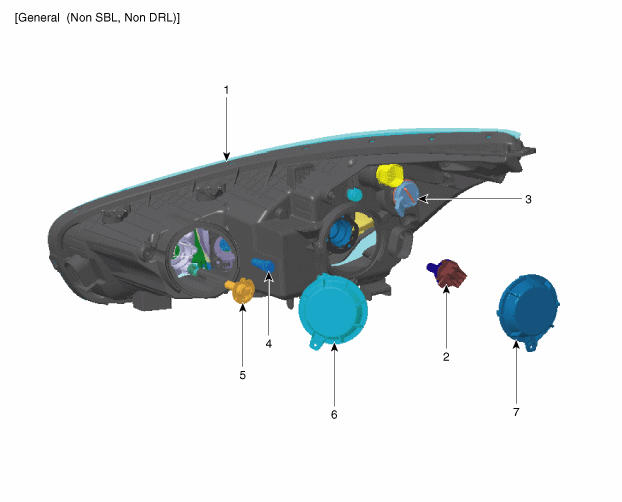

1. Lentilles de phare et bloc de logement
2. Ampoule de feux de croisement
3. Ampoule du clignotant
4. Ampoule du feu de position
5. Ampoule de feux de route
6. Chapeau pare-poussière (haut)
7. Capuchon de pare-poussière (bas)

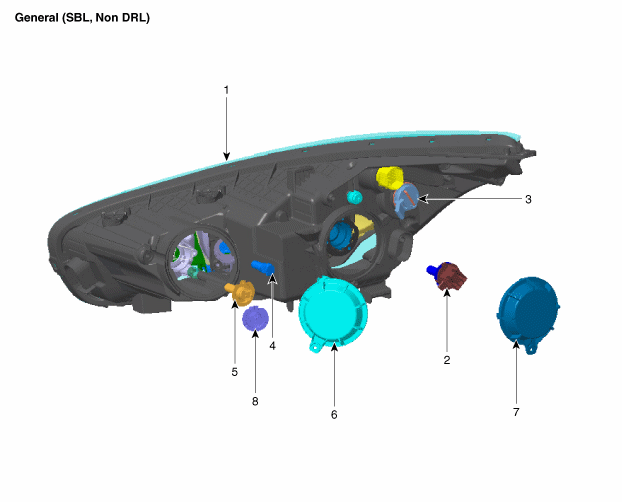

1. Lentilles de phare et bloc de logement
2. Ampoule de feux de croisement
3. Ampoule du clignotant
4. Ampoule du feu de position
5. Ampoule de feux de route
6. Chapeau pare-poussière (haut)
7. Capuchon de pare-poussière (bas)
8. Voyant de déformation statique

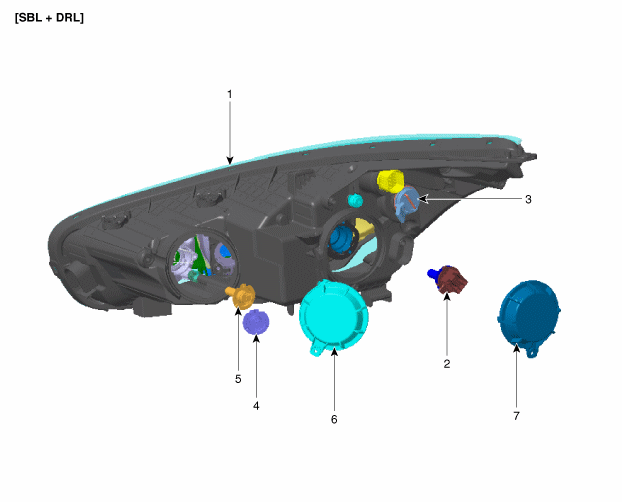

1. Lentilles de phare et bloc de logement
2. Ampoule de feux de croisement
3. Ampoule du clignotant
4. Voyant de déformation statique
5. Ampoule de feux de route
6. Chapeau pare-poussière (haut)
7. Capuchon de pare-poussière (bas)

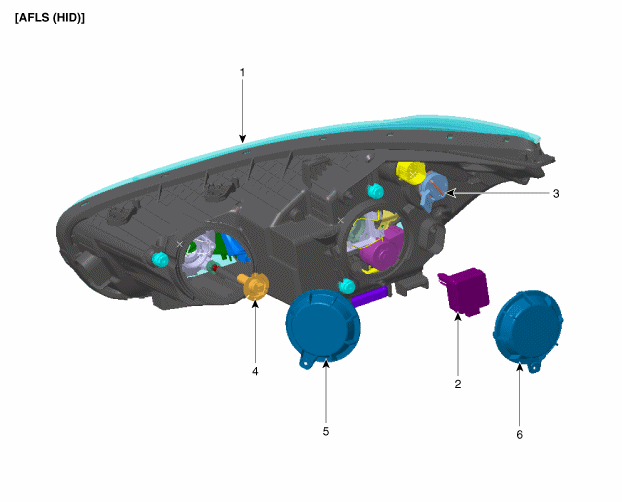

1. Lentilles de phare et bloc de logement
2. Feux de croisement HID & allumeur
3. Ampoule du clignotant
4. Ampoule de feux de route
5. Chapeau pare-poussière (haut)
6. Capuchon de pare-poussière (bas)

Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS 1. Phare (haut) 2. Phare (Bas) 3. Feux de position 4. Clignotant 5. Voyant de déformation statique 6. Feu antibr ...
