Kia Ceed: Garniture intérieure / Garniture du pilier arrière / Procédures de réparations

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Garniture intérieure / Garniture du pilier arrière / Procédures de réparations

REMPLACEMENT

[5PORTES]

•	Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez la garniture du carter de roue arrière. (Reportez-vous à Garniture intérieure - "Garniture du logement de roue arrière")

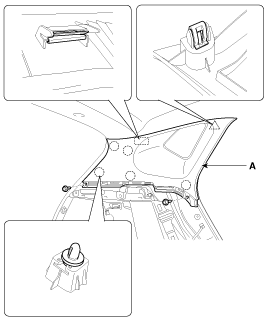

2.	Après avoir desserré les boulons de fixation, déposez la garniture du montant arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.

(3 PORTES)

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

•	Portez des gants pour protéger vos mains.

1.	Déposez la garniture intérieure/extérieure arrière. (Reportez-vous à Garniture intérieure - "Garniture de montant central")

2.	Après avoir desserré les boulons de fixation, déposez la garniture du montant arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.
