Kia Ceed: Garniture intérieure / Garniture du pilier central / Procédures de réparations
[5PORTES]
[Garniture inférieure du montant central]
| • |
Portez des gants pour protéger vos mains.
|
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de la garniture intérieure pour ne pas endommager
la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez la garniture de protection de la porte avant.
(Reportez-vous à Garniture intérieure - "Garniture de porte")
|
| 2. |
Enlever l’habillage antirayure de la porte arrière.
(Reportez-vous à Garniture intérieure - "Garniture de porte")
|
| 3. |

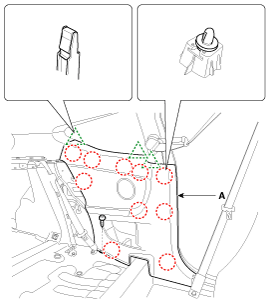

À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
inférieure du pilier central (A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
[Garniture supérieure du montant central]
| • |
Portez des gants pour protéger vos mains.
|
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de la garniture intérieure pour ne pas endommager
la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez la garniture inférieure du montant central.
(Reportez-vous à Garniture intérieure - "Garniture de montant central")
|
| 2. |
Enlevez le recouvrement de l'ancrage inférieur de ceinture de sécurité
du siège avant (B).
|
| 3. |
Après avoir desserré le boulon de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 4. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 5. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
(3 PORTES)
[Garniture intérieure/extérieure arrière]
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de la garniture intérieure pour ne pas endommager
la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
| • |
Portez des gants pour protéger vos mains.
|
|
| 1. |
Déposez la garniture de protection de la porte avant.
(Reportez-vous à Garniture intérieure - "Garniture de porte")
|
| 2. |
Déposez la garniture du carter de roue arrière.
(Reportez-vous à Garniture intérieure - "Garniture du logement de roue
arrière")
|
| 3. |
Après avoir desserré la vis de fixation, déposez la garniture intérieure/extérieure
arrière (A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
[Garniture supérieure du montant central]
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de la garniture intérieure pour ne pas endommager
la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
| • |
Portez des gants pour protéger vos mains.
|
|
| 1. |
Déposez la garniture intérieure/extérieure arrière.
|
| 2. |
Enlevez le couvercle d'ancrage supérieur de ceinture du siège avant
(A).
|
| 3. |
Après avoir desserré le boulon de fixation, déposez l'ancrage supérieur
de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgf.m, 28,9 ~ 39,8 lb-ft)
|
|
| 4. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 5. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
EMPLACEMENT DES COMPOSANTS
[5PORTES]
1. Ornementation inférieure du montant central
2. Ornementation supérieure du pilier central
...
EMPLACEMENT DES COMPOSANTS
1. Garniture latérale de bac arrière
...
