Kia Ceed: Système AVN / Jack multimédia / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système AVN / Jack multimédia / Diagrammes schématiques

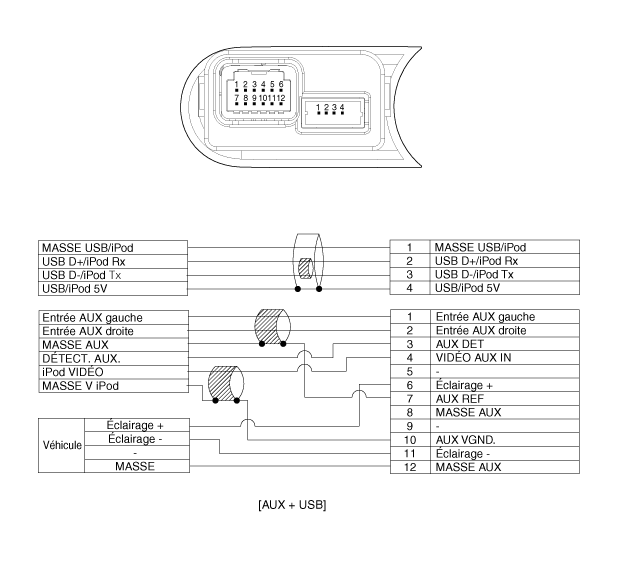

Schéma du circuit
