Kia Ceed: Essuie-glace / lave-glace du pare-brise / Moteur d′essuie-glace avant / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Essuie-glace / lave-glace du pare-brise / Moteur d′essuie-glace avant / Composants et emplacement des composants

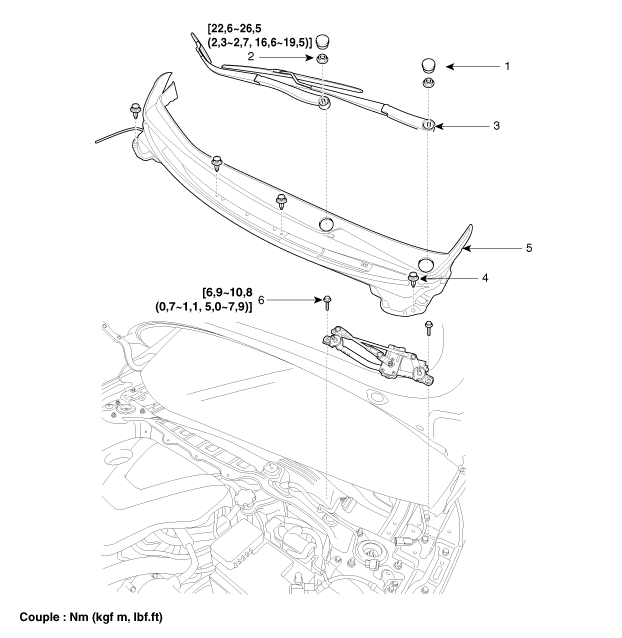

EMPLACEMENT DES COMPOSANTS

1. Bouchon
2. Écrou
3. Bras de l’essuie-glace et lame
4. Rivet

5. Couvercle supérieur de auvent
6. Boulon
7. Ensemble du moteur et tringlerie de l’essuie-glace
