Kia Ceed: Pédale d'embrayage / Procédures de réparation

Revue Technique Kia Cee'd / Système d'embrayage / Pédale d'embrayage / Procédures de réparation

DÉPOSE

Déposez la batterie et le plateau de la batterie.

G 1.6 MPI (Reportez-vous au Système électrique du moteur - "Batterie".)

G 1.4 MPI (Reportez-vous au Système électrique du moteur - "Batterie".)

D 1.6 TCI-U2 (Reportez-vous au Système électrique du moteur - "Batterie".)

D 1.4 TCI-U2 (Reportez-vous au Système électrique du moteur - "Batterie".)

G 1.6 GDI (Reportez-vous au Système électrique du moteur - "Batterie".)

G 1,6 T-GDI (Reportez-vous à Système électrique du moteur - "Batterie".)

Enlever l´ECM.

G 1,6 MPI (Reportez-vous au Système de commande du moteur et du carburant - "Module de commande du moteur".)

G 1,4 MPI (Reportez-vous au Système de commande du moteur et du carburant - "Module de commande du moteur".)

D 1,6 TCI-U2 (Reportez-vous au Système de commande du moteur et du carburant - "Module de commande du moteur".)

D 1,4 TCI-U2 (Reportez-vous au Système de commande du moteur et du carburant - "Module de commande du moteur".)

G 1,6 GDI (Reportez-vous au Système de carburant/commande du moteur - "Module de commande du moteur".)

G 1,6 T-GDI (Reportez-vous au Système de carburant/commande du moteur - "Module de commande du moteur".)

3.	Dans le cas du diesel, déposez le filtre à carburant. D 1,6 TCI-U2 (Reportez-vous au Système de carburant/commande du moteur - "Filtre à carburant".) D 1,4 TCI-U2 (Reportez-vous au Système de carburant/commande du moteur - "Filtre à carburant")

Débranchez la canalisation d'embrayage (B) et le flexible du réservoir (A) du maître-cylindre d'embrayage.

•	Ne faites pas déborder le liquide de frein sur le véhicule, il endommagerait la peinture. Si du liquide de frein entre en contact avec la peinture, enlevez-le immédiatement avec de l'eau.

(ESSENCE)

(DIESEL)

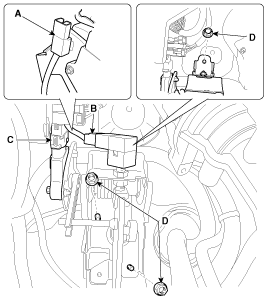

5.	Débranchez le connecteur de l'interrupteur de verrouillage d’allumage (A), le connecteur de l'interrupteur de l'embrayage (B) et le connecteur du capteur de course EPB (C).

Déposez les écrous (D - 3 élém.) de fixation de la pédale d'embrayage.

Couple de serrage:

(D) 16,7 ~ 25,5 N.m (1,7 ~ 2,6 kgf.m, 12,3 ~ 18,8 lb-ft)

7.	Déposez la pédale d'embrayage et le maître-cylindre.

Déposez le maître-cylindre d'embrayage de la pédale d'embrayage

(1)	Séparez la tige de poussée (C) après avoir retiré la broche (A) et la rondelle (B).

(2)	Déposez le cylindre-maître en tournant dans le sens horaire.

INSTALLATION

1.	Pour la pose, suivez la procédure inverse de la dépose.

2.	Effectuez la procédure de purge d'air dans le cylindre de débrayage après avoir versé le liquide de frein. (Reportez-vous à Embrayage - "Cylindre de débrayage")

Composants et emplacement des composants

COMPOSANTS 1. Maître-cylindre 2. Interrupteur de verrouillage d'allumage 3. Interrupteur d'embrayage 4. Patin de pédale ...
