DÉPOSE

1.	Positionner le contacteur d'allumage sur OFF et débranchez la borne (-) de la batterie.

2.	Déposez la conduite à air (A).

3.	Débranchez le connecteur de la soupape de commande d'air (A).

4.	Déconnectez le flexible d'admission d'air (B) après avoir déposé la fixation de la soupape de commande d'air.

5.	Déposez la soupape de commande d'air (C) en desserrant les boulons de fixation et les écrous.

INSTALLATION

•	Installez le composant aux couples spécifiés.

•	Notez que des dommages internes peuvent se produire si le composant tombe. Le cas échéant, utilisez-le après vérification.

La procédure d'installation est l'inverse de celle de la dépose.

Ecrou/Boulon de fixation de la soupape de commande d'air :

6,9 ~ 10,8 Nm (0,7 ~ 1,1 kgf.m ; 5,1 ~ 8,0 lb-ft)

RÉGLAGE

•	Après remplacement de la soupape de commande d'air (ACV), la procédure "Routine de changement de composant" doit être effectuée. Sinon, la panne relative à la performance du moteur ou à la commande d'émission peut apparaître jusqu'à la fin de l'apprentissage ECM du composant.

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Branchez GDS au connecteur de liaison de données (DLC).

3.	Mettre le contact.

4.	Sélectionnez "Véhicule, Année de modèle, Moteur, Système".

5.	Sélectionnez la fonction "Gestion de l'interrupteur du véhicule".

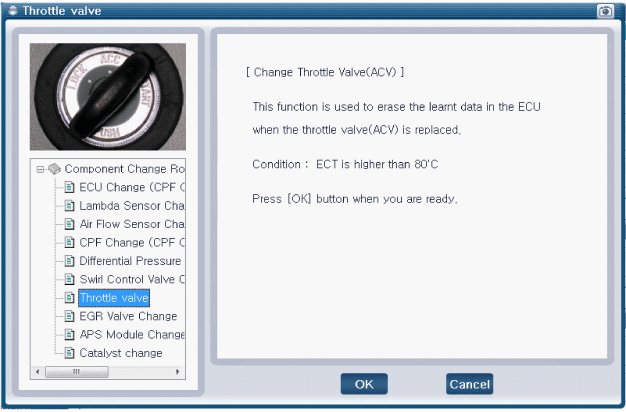

6.	Choisissez "ROUTINE DE CHANGEMENT DES COMPOSANTS"

7.	Selectionnez " CHANGEMENT DU CAPTEUR DE DEBIT D'AIR ".

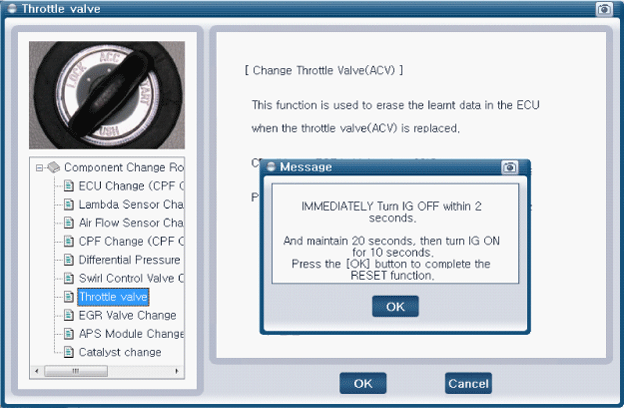

8.	Si le message apparaît, désactivez le commutateur d'allumage et activez-le à nouveau pendant 20 secondes.
