Kia Ceed: Système de commande du moteur / Soupape de l'EGR électrique (recyclage de gaz d'échappement) / Procédures de réparation

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / Soupape de l'EGR électrique (recyclage de gaz d'échappement) / Procédures de réparation

Contrôle

1.	Tournez l'interrupteur d'allumage sur OFF.

2.	Déconnectez le connecteur de la soupape de commande EGR électrique.

3.	Mesurez la résistance entre les bornes 1 et 3 de l'injecteur.

Vérifiez que la résistance est dans la norme.

Spécification : Voir Section Spécification.

DÉPOSE

1.	Positionnez l'interrupteur d'allumage sur OFF et débranchez le câble (-) de la batterie.

2.	Déposez le refroidisseur RGE. (Reportez-vous à Système mécanique du moteur - "Refroidisseur de EGR".)

3.	Retirez la soupape EEGR (B) après avoir déposé les boulons d'installation (A).

INSTALLATION

•	Installez le composant aux couples spécifiés.

•	Notez que des dommages internes peuvent se produire si le composant tombe. Le cas échéant, utilisez-le après vérification.

La procédure d'installation est l'inverse de celle de la dépose.

Boulon de fixation de la soupape de commande EGR électrique :

21,6 ~ 27,5 Nm (2,2 ~ 2,8 kgf.m ; 15,9 ~ 20,3 lb-ft)

RÉGLAGE

•

Après avoir remplacé la soupape de commande EGR électrique, vous DEVEZ effectuer la procédure "Programme de changement de composant". Autrement des troubles de la performance du moteur ou de la commande d'émission peuvent apparaître tant que l'apprentissage d'ECM se fait avec un composant défaillant.

1.	Tournez l'interrupteur d'allumage sur OFF.

2.	Branchez GDS au connecteur de liaison de données (DLC).

3.	Mettre le contact.

4.	Sélectionnez "Véhicule, Année de modèle, Moteur, Système".

5.	Sélectionnez la fonction "Gestion de l'interrupteur du véhicule".

6.	Choisissez "ROUTINE DE CHANGEMENT DES COMPOSANTS"

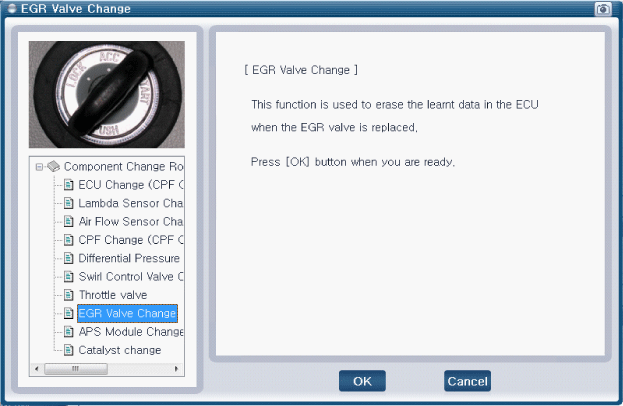

7.	Sélectionnez "Changement soupape EGR".

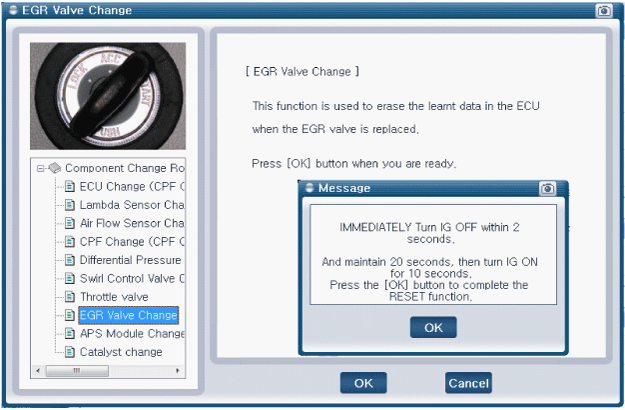

8.	Si le message apparaît, désactivez le commutateur d'allumage et activez-le à nouveau pendant 20 secondes.
