Kia Ceed: Coussin anticollision / Tableau de bord principal / Procédures de réparations

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Tableau de bord principal / Procédures de réparations

REMPLACEMENT

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Portez des gants pour protéger vos mains.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Enlevez la garniture du pilier avant. (Reportez-vous à Garniture intérieure - "Garniture de montant avant")

2.	Enlever la garniture latérale d'auvent. (Reportez-vous à Garniture intérieure - "Garniture latérale d'auvent")

3.	Déposez le panneau supérieur du groupe d’instruments. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

4.	Retirez le combiné d’instruments. (Reportez-vous au système électrique de carrosserie - "Groupe d'instruments".)

5.	Enlever l'unité audio. (Reportez-vous au système électrique de carrosserie - "Unité audio".)

6.	Déposez le panneau inférieur central du tableau de bord. (Reportez-vous à Tableau de bord - "Tableau de bord central")

7.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

8.	Démontez l'interrupteur multifonction. (Reportez-vous au système électrique de carrosserie - "Contacteur multifonctions".)

9.	Après avoir desserré les vis de fixation, déposez l'interrupteur central (A).

10.	Débranchez le connecteur de l'interrupteur central (A).

11.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau de bord multi-affichage (A).

12.	Débranchez le connecteur du tableau de bord multi-affichage (A).

13.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le photocapteur (A).

14.	Déconnectez le connecteur du photocapteur (B).

15.	Desserrez les boulons de fixation (A).

16.	Débranchez le connecteur du module de l'airbag du passager (B).

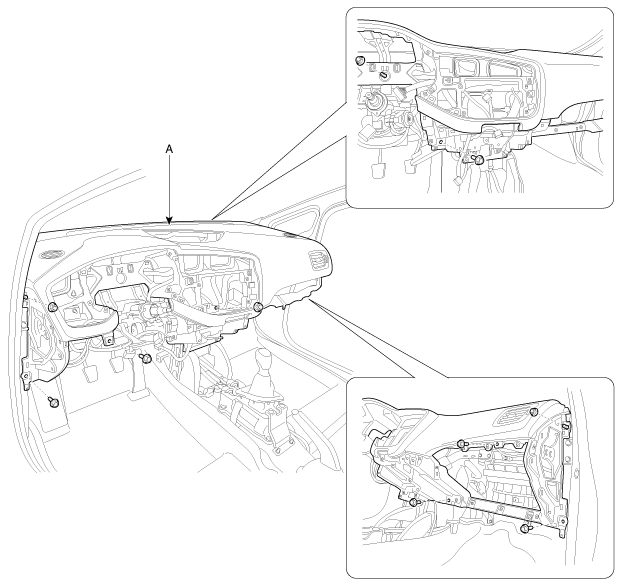

17.	Après avoir desserré les boulons et les écrous de fixation, déposez le tableau de bord principal (A).

18.	Avant de déposer le tableau de bord principal, soulevez-le légèrement et déposez le connecteur du haut-parleur des aigus et le clip de fixation (A) situé aux deux extrémités.

19.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le tableau de bord rentre dans les glissières de façon correcte.

•	Avant de serrer les boulons, assurez-vous que le câblage du tableau de bord ne soit pas écrasé.

•	Assurez-vous que les connecteurs sont branchés correctement et que le fil d'antenne est connecté correctement.

•	Étapez le code anti-vol de la radio, puis les stations radio que le client avait programmées.
