Kia Ceed: Coussin anticollision / Traverse d'auvent / Procédures de réparations

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Traverse d'auvent / Procédures de réparations

REMPLACEMENT

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Portez des gants pour protéger vos mains.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Déposez le couvercle supérieur d'auvent. (Voir le groupe "Couvercle supérieur d’auvent")

2.	Retirez l’assemblage du rembourrage de protection. (Reportez-vous à Tableau de bord - "Tableau de bord principal")

3.	Déposer l’ensemble de la console du plancher. (Reportez-vous à Console au plancher - "Console au plancher")

4.	Débranchez les connecteurs de la colonne de direction. (Reportez-vous au groupe Système de direction - colonne et arbre de direction)

5.	Abaissez la colonne de direction après avoir desserré les boulons de fixation. (Reportez-vous au groupe Système de direction - colonne et arbre de direction)

6.	Débranchez les connecteurs de l'unité de soufflerie

7.	Débranchez les connecteurs du boîtier multiple (A). [Conducteur] [Passager]

8.	Déconnectez les connecteurs de la boîte de jonction du compartiment passager (A).

9.	Débranchez les connecteurs (A) du module de commande d'airbag (SRSCM).

10.	Débranchez le connecteur (A) et les clips de fixation dans le montant avant. [Conducteur] [Passager]

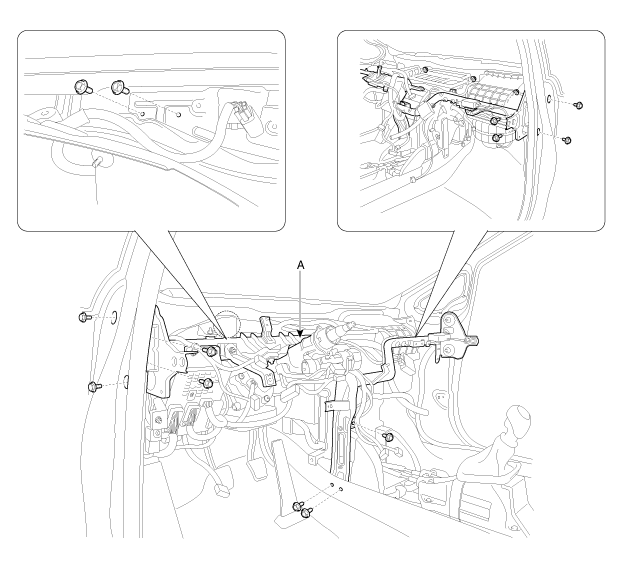

11.	Après avoir desserré les boulons et écrous de fixation, enlevez la barre de la croisée d'auvent (A).

12.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le tableau de bord rentre dans les glissières de façon correcte.

•	Avant de serrer les boulons, assurez-vous que le câblage du tableau de bord ne soit pas écrasé.

•	Assurez-vous que les connecteurs sont branchés correctement et que le fil d'antenne est connecté correctement.

•	Étapez le code anti-vol de la radio, puis les stations radio que le client avait programmées.
