composant |
N° |

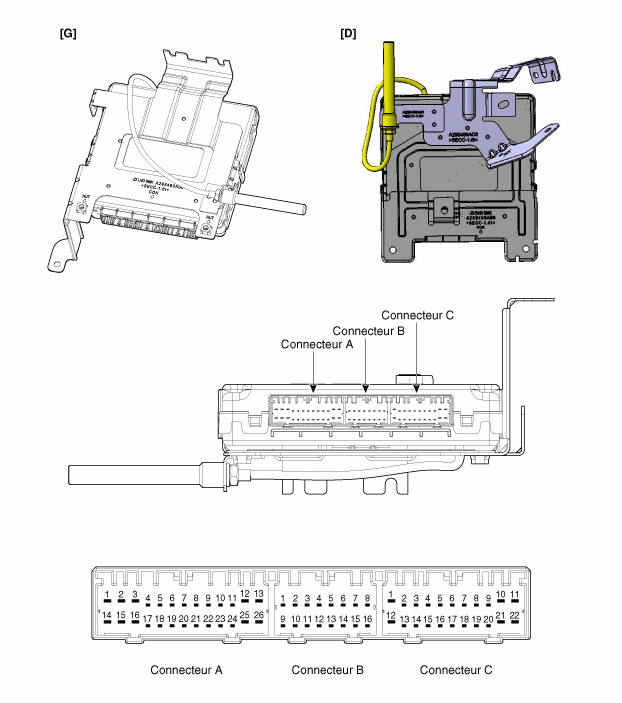

Connecteur A (26 fiches) |
N° |
Connecteur B (16 fiches) |
N° |
Connecteur C (22 fiches) |
1 |
Charge de puissance de la batterie |
1 |
CAN H |
1 |
Masse éclairage interrupteur bouton marche/arrêt |
2 |
Masse ESCL |
2 |
CAN L |
2 |
Indicateur de l'immobilisateur |
3 |
Alimentation à la masse 1 |
3 |
- |
3 |
SSB DEL OFF |
4 |
Allumage 1 |
4 |
Fusible de feu de stop |
4 |
Alimentation de l'antenne intérieure n°2 |
5 |
Relais d'allumage 1 |
5 |
À interrupteur des freins |
5 |
Alimentation de l'antenne intérieure n°1 |
6 |
AUDIO |
6 |
Alimentation de l'antenne de l'immobilisateur |
6 |
- |
7 |
Allumage 2 |
7 |
Activation ESCL |
7 |
- |
8 |
SSB interrupteur 2 |
8 |
Vitesse de roue |
8 |
Alimentation de l'antenne du coffre/hayon |
9 |
- |
9 |
Bouton bascule conducteur |
9 |
Alimentation de l'antenne du pare-chocs |
10 |
- |
10 |
Déverrouillage ESCL |
10 |
Alimentation antenne côté droit |
11 |
ESCL_COM |
11 |
Avertisseur Sonore Extérieur |
11 |
Alimentation antenne côté gauche |
12 |
CAN H |
12 |
Interrupteur position P / embrayage |
12 |
SSB DEL bleue / allumage |
13 |
CAN L |
13 |
Rétroaction du départ |
13 |
SSB puissance d'éclairage |
14 |
CPU tension de la batterie |
14 |
Masse de l'antenne de l'immobilisateur |
14 |
Indicateur de clé sortie |
15 |
Batterie ESCL |
15 |
Diagnostic - K |
15 |
Masse de l'antenne intérieure n°2 |
16 |
Alimentation à la masse 2 |
16 |
SSB DEL ambre / ACC |
16 |
Masse de l'antenne intérieure n°1 |
17 |
Relais de démarreur |
|
17 |
- |
|
18 |
Relais d'allumage 2 |
18 |
- |
||
19 |
Relais ACC |
19 |
Masse de l'antenne du coffre/hayon |
||
20 |
- |
20 |
Masse de l'antenne du pare-chocs |
||
21 |
- |
21 |
Masse antenne latérale D |
||
22 |
- |
22 |
Masse antenne côté gauche |
||
23 |
Tr/min |
|
|||
24 |
COM EMS |
||||
25 |
SSB interrupteur 1 |
||||
26 |
Bouton bascule passager |
