Kia Ceed: Système de clé de smart / Unité de clef smart / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système de clé de smart / Unité de clef smart / Diagrammes schématiques

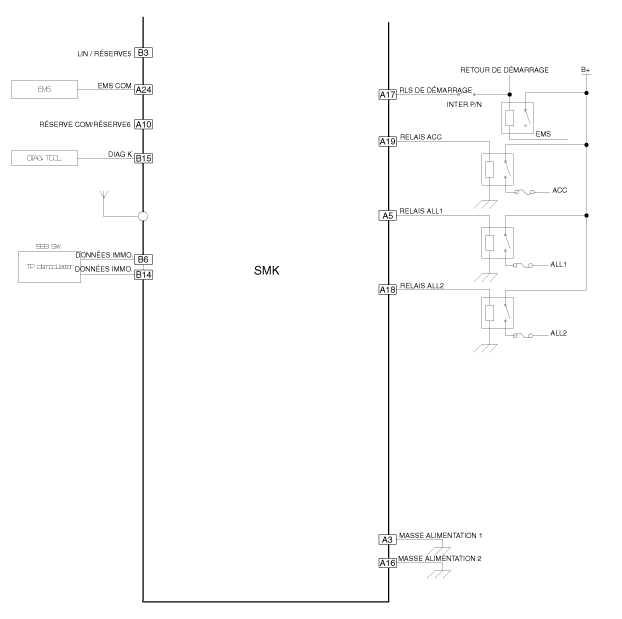

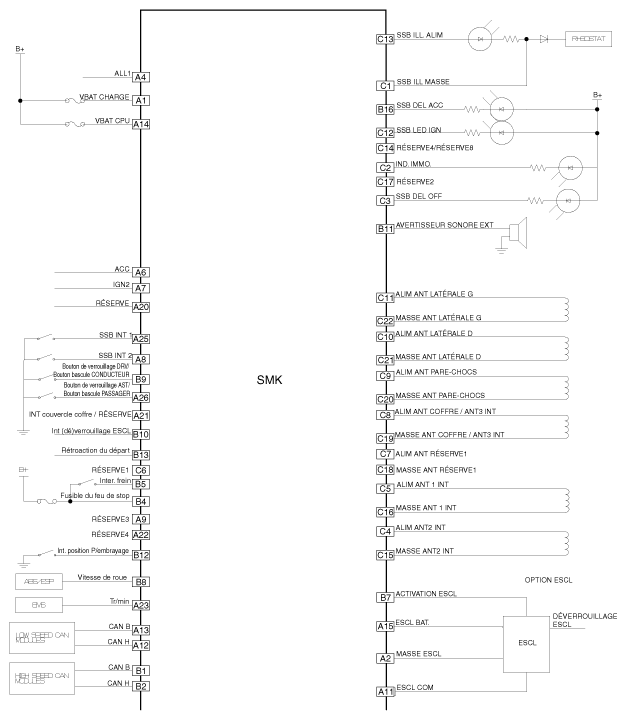

Schéma du circuit

Unité de clef smart / Composants et emplacement des composants

composant INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE N° Connecteur A (26 fiches) N° Connecteur B (16 fiches) N° ...

Unité de clef smart / Procédures de réparation

Contrôle unité de clef smart – Reportez-vous au système Smartkey - "Diagnostic Smartkey" Interrupteur de clé smart – ...
