Kia Ceed: Contrôleur / Unité de commande du chauffage et du climatiseur (DATC) / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de chauffage ventilation et climatisation / Contrôleur / Unité de commande du chauffage et du climatiseur (DATC) / Composants et emplacement des composants

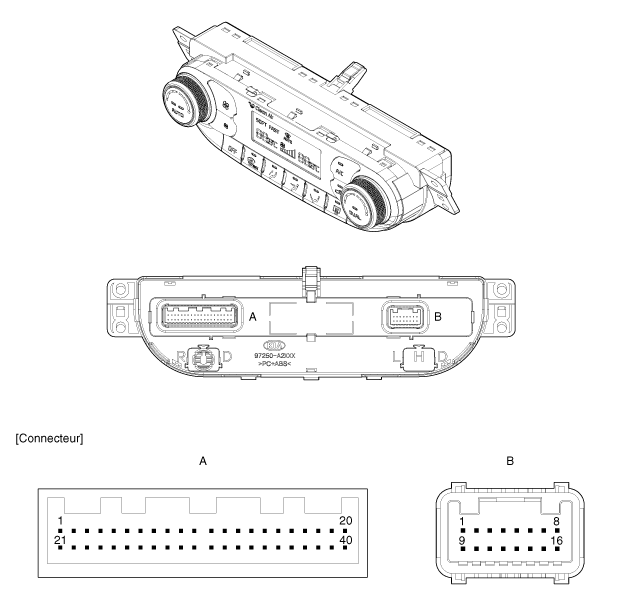

COMPOSANTS

Essence

FONCTION DES BROCHES DES CONNECTEURS

CONNECTEUR	N° de broche	Fonction	CONNECTEUR	N° de broche	Fonction
A	1	Feux arrière (+)	A	29	Humidité (PWM)
	2	CAPTEUR REF (+5 V)		30	Photocapteur (-) gauche
	3	C-CAN [Haut]		31	-
	4	C-CAN [Bas]		32	Photocapteur (-) Droit
	5	Actionneur de mode (évent)		33	ECV +
	6	Activateur de moteur (Désembuage)		34	ECV - (masse)
	7	Rétroaction de l'actionneur de mode		35	Fet (porte)
	8	Actionneur d'admission (Air frais)		36	Capteur de conduit (+) ÉVENT
	9	ACTIONNEUR D'ADMISSION (RECIRCULATION)		37	Capteur de conduit (+) PLANCHER
	10	Rétroaction de l'actionneur d'admission		38	-
	11	LIGNE K		39	-
	12	HTD (indicateur dégivrage arrière)		40	-
	13	Interrupteur du désembueur arrière	B	1	masse
	14	Actionneur de température (frais) - conducteur		2	Masse du capteur
	15	Actionneur de température (chaud) - conducteur		3	FET (Rétroaction vidange)
	16	Rétroaction de l'actionneur de température - conducteur		4	Diagnostic ionisateur
	17	-		5	SIGNAL PROPRE
	18	-		6	Signal ion
	19	-		7	Allumage 1
	20	RHEOSTAT (ÉCL-)		8	ALLUMAGE 2
	21	Sortie détente (+)		9	masse
	22	-		10	-
	23	Relais PTC		11	Rétroaction de l'actionneur de température - passager
	24	-		12	Activateur de température (frais) - Passager
	25	-		13	Activateur de température (chaud) - Passager
	26	-		14	Moteur de soufflerie (+)
	27	Capteur de température ambiante (+)		15	-
	28	Capteur de température de l'évaporateur (+)		16	BATTERIE

DIESEL

FONCTION DES BROCHES DES CONNECTEURS

CONNECTEUR	N° de broche	Fonction	CONNECTEUR	N° de broche	Fonction
A	1	Feux arrière (+)	A	29	Humidité (PWM)
	2	CAPTEUR REF (+5 V)		30	Photocapteur (-) gauche
	3	C-CAN [Haut]		31	-
	4	C-CAN [Bas]		32	Photocapteur (-) Droit
	5	Actionneur de mode (évent)		33	ECV +
	6	Activateur de moteur (Désembuage)		34	ECV - (masse)
	7	Rétroaction de l'actionneur de mode		35	Fet (porte)
	8	Actionneur d'admission (Air frais)		36	Capteur de conduit (+) ÉVENT
	9	ACTIONNEUR D'ADMISSION (RECIRCULATION)		37	Capteur de conduit (+) PLANCHER
	10	Rétroaction de l'actionneur d'admission		38	-
	11	LIGNE K		39	-
	12	HTD (indicateur dégivrage arrière)		40	-
	13	Interrupteur du désembueur arrière	B	1	masse
	14	Actionneur de température (frais) - conducteur		2	Masse du capteur
	15	Actionneur de température (chaud) - conducteur		3	FET (Rétroaction vidange)
	16	Rétroaction de l'actionneur de température - conducteur		4	Diagnostic ionisateur
	17	-		5	SIGNAL PROPRE
	18	-		6	Signal ion
	19	-		7	Allumage 1
	20	RHEOSTAT (ÉCL-)		8	ALLUMAGE 2
	21	Sortie détente (+)		9	masse
	22	-		10	-
	23	Relais PTC 2		11	Rétroaction de l'actionneur de température - passager
	24	Relais PTC 3		12	Activateur de température (frais) - Passager
	25	Signal PTC ON		13	Activateur de température (chaud) - Passager
	26	-		14	Moteur de soufflerie (+)
	27	Capteur de température ambiante (+)		15	-
	28	Capteur de température de l'évaporateur (+)		16	BATTERIE
