Kia Ceed: Système de charge / Alternateur / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique du moteur / Système de charge / Alternateur / Diagrammes schématiques

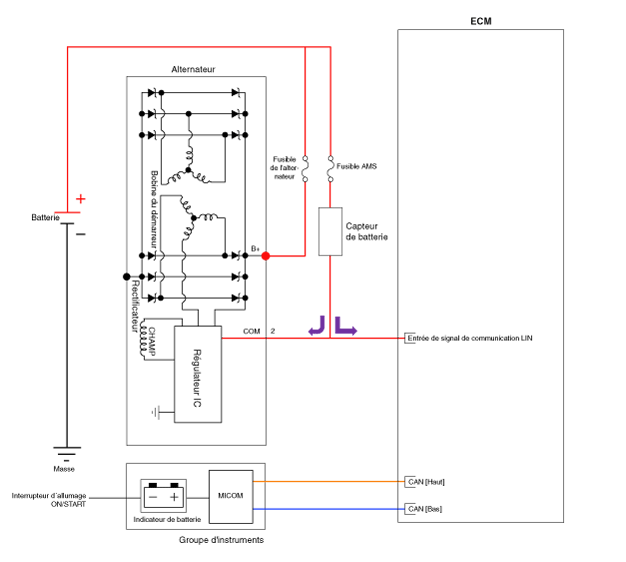

Schéma du circuit

•	Signal COM - Commande communication LIN

•	Borne B+ - La tension de sortie du générateur se déplace vers la batterie par l'intermédiaire de la borne B+.
