Kia Ceed: Système de commande du moteur / Capteur de particules (PM) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / Capteur de particules (PM) / Diagrammes schématiques

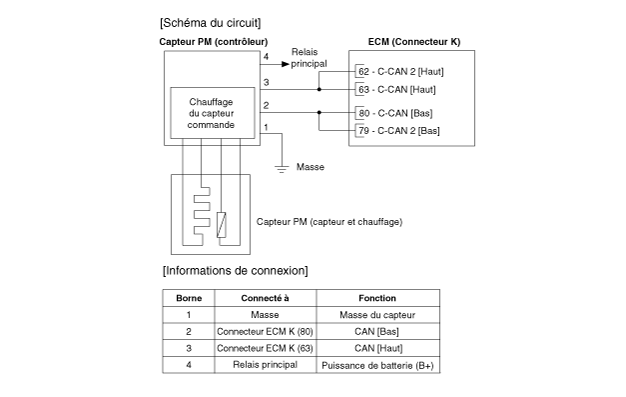

Schéma du circuit

Capteur de particules (PM) / Description et fonctionnement

Description Le capteur PM est installé sur le silentieux central et la valeur PM détectée est utilisée pour surveiller DPF. La valeur PM détectée dans DPF est délivrée ...

Capteur de particules (PM) / Procédures de réparation

DÉPOSE Ne séparez pas le contrôleur (A) et le capteur (B) car ils font partie intégrante de l'ensem ...
