Kia Ceed: Entretien / Compartiment moteur

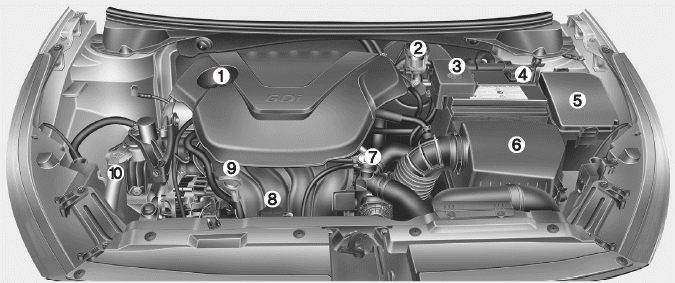

■ Moteur Essence (Gamma 1,6GDI)

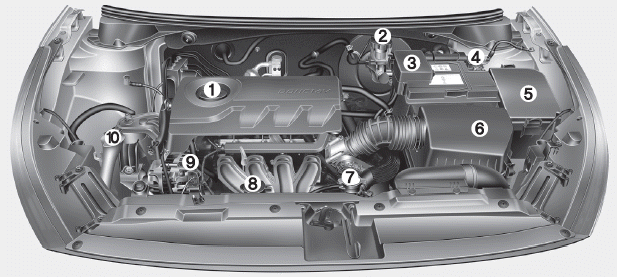

■ Moteur Essence (Gamma 1,6MPI)

1. Capuchon du réservoir d'huile du moteur
2. Réservoir du liquide de freins/ d'embrayage
3. Borne de batterie positive
4. Borne de batterie négative
5. Boîte de fusibles
6. Filtre à air
7. Capuchon du radiateur
8. Réservoir du liquide de refroidissement du moteur
9. Jauge d'huile du moteur
10. Réservoir du liquide de lave-pare-brise

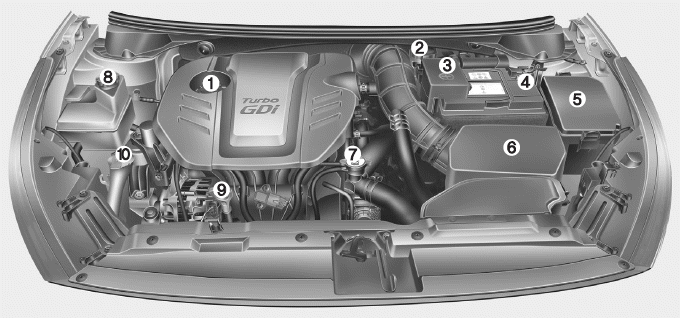

■ Moteur Essence (Gamma 1,6T-GDI)

1. Capuchon du réservoir d'huile du moteur
2. Réservoir du liquide de freins/ d'embrayage
3. Borne de batterie positive
4. Borne de batterie négative
5. Boîte de fusibles
6. Filtre à air
7. Capuchon du radiateur
8. Réservoir du liquide de refroidissement du moteur
9. Jauge d'huile du moteur
10. Réservoir du liquide de lave-pare-brise

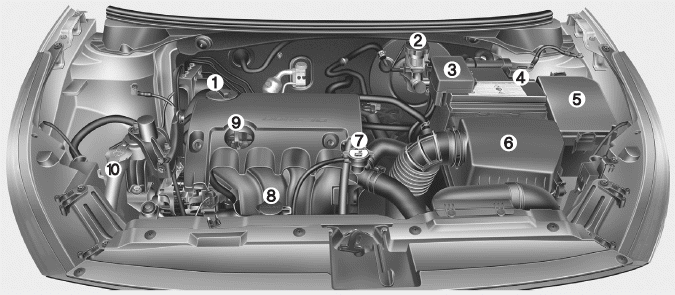

■ Moteur Essence (Kappa 1,4MPI)

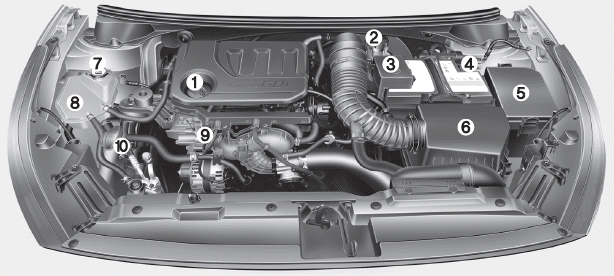

■ Moteur Essence (Kappa 1,0 T-GDI)

1. Capuchon du réservoir d'huile du moteur
2. Réservoir du liquide de freins/ d'embrayage
3. Borne de batterie positive
4. Borne de batterie négative
5. Boîte de fusibles
6. Filtre à air
7. Capuchon du radiateur
8. Réservoir du liquide de refroidissement du moteur
9. Jauge d'huile du moteur
10. Réservoir du liquide de lave-pare-brise

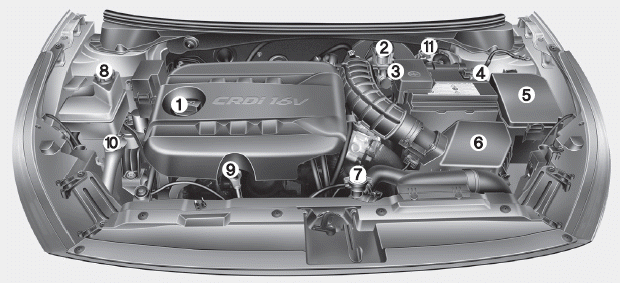

■ Moteur diesel (UII)

1. Capuchon du réservoir d'huile du moteur
2. Réservoir du liquide de freins/ d'embrayage
3. Borne de batterie positive
4. Borne de batterie négative
5. Boîte de fusibles
6. Filtre à air
7. Capuchon du radiateur
8. Réservoir du liquide de refroidissement du moteur
9. Jauge d'huile du moteur
10. Réservoir du liquide de lave-pare-brise
11. Filtre à carburant
