Kia Ceed: Système de freinage / Frein a disque arriere / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de freinage / Système de freinage / Frein a disque arriere / Composants et emplacement des composants

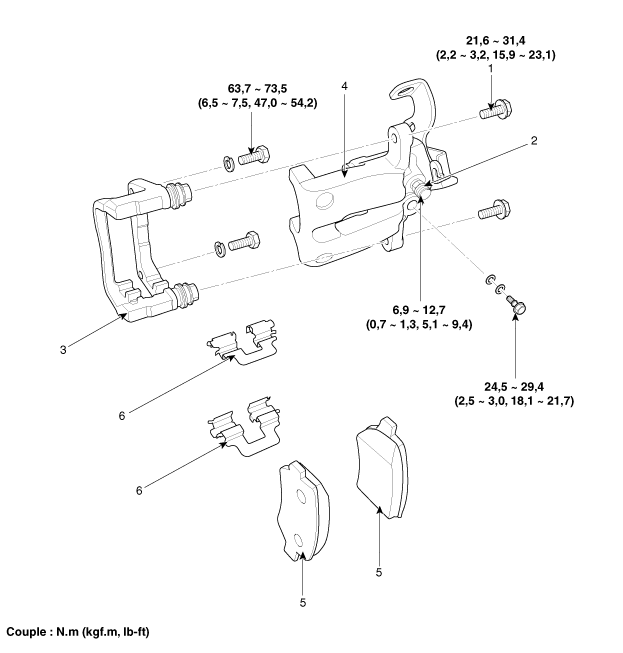

Composants [Sans EPB]

1. Boulon de la tige de guidage
2. Vis de purge
3. Support de l’étrier

4. Corps de l'étrier
5 : Plaquette de frein
6. Système de rétention du patin

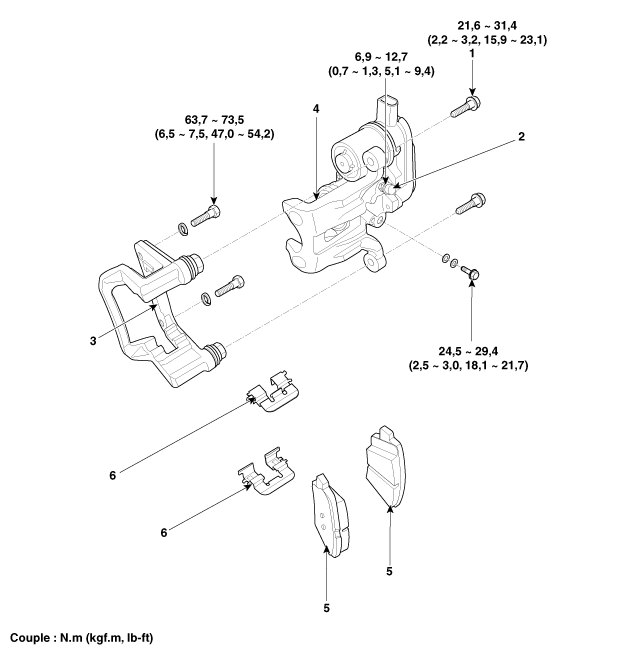

Composants [Avec EPB]

1. Boulon de la tige de guidage
2. Vis de purge
3. Support de l’étrier

4. Corps de l'étrier
5 : Plaquette de frein
6. Système de rétention du patin
