Kia Ceed: Système de commande du moteur / À capteur lambda / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / À capteur lambda / Diagrammes schématiques

Schéma du circuit

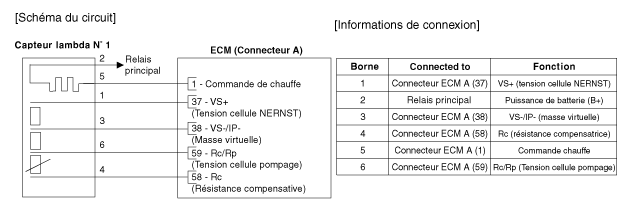

Capteur Lambda n°1

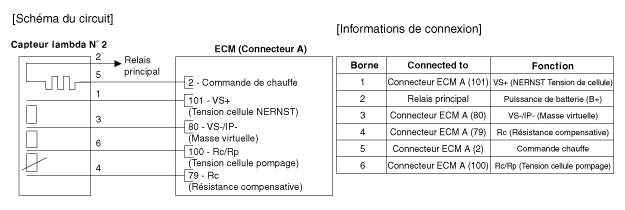

Capteur Lambda n°2
