ECM (MODULE DE COMMANDE DU MOTEUR) |

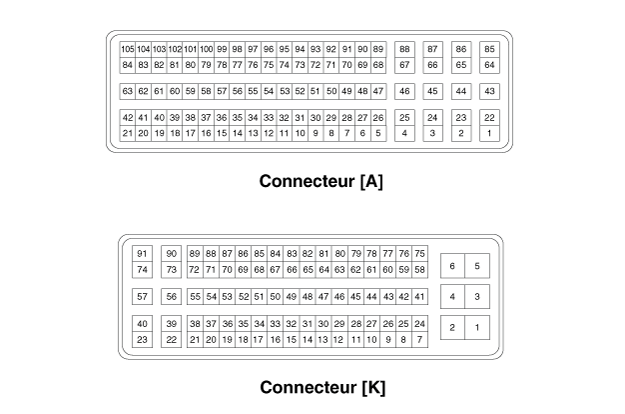

1. CONNECTEUR DE FAISCEAU DE L'ECM |
2. FONCTION DE LA BORNE ECM |
Broche. |
Description |
Branché à |
1 |
Commande de chauffage du capteur Lambda n°1 |
À CAPTEUR lambda |
2 |
Commande de chauffage du capteur Lambda n°2 |
À CAPTEUR lambda |
3 |
Commande de soupape de commande de pression du carburant (FPCV) |
Soupape du régulateur de pression du carburant (FPRV) |
4 |
Commande de la soupape du régulateur de pression du carburant (RPRV) |
Soupape du régulateur de pression du rail (RPRV) |
5 |
- |
|
6 |
- |
|
7 |
Entrée du signal de feedback |
SOUPAPE DE COMMANDE EGR LECTRIQUE |
8 |
- |
|
9 |
- |
|
10 |
Masse du capteur |
À CAPTEUR DE TEMPÉRATURE DU CARBURANT (FTS) |
11 |
ALIMENTATION DU CAPTEUR (+5 V) |
À CAPTEUR de pression du rail (RPS) |
12 |
ALIMENTATION DU CAPTEUR (+5 V) |
À CAPTEUR de pression du boost (BPS) |
13 |
Alimentation du capteur de retour (+5 V) |
SOUPAPE DE COMMANDE EGR LECTRIQUE |
14 |
Alimentation du capteur de retour (+5 V) |
DECLÉNCHEUR DU TOURBILLON LONGITUDINAL VARIABLE |
15 |
- |
|
16 |
Masse du capteur |
SONDE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR (ECTS) |
17 |
Masse du capteur |
À CAPTEUR de pression du boost (BPS) |
18 |
Masse du capteur |
À CAPTEUR de pression du rail (RPS) |
19 |
- |
|
20 |
- |
Électrovanne WGT |
21 |
- |
|
22 |
Commande du moteur [+] |
SOUPAPE DE COMMANDE EGR LECTRIQUE |
23 |
Commande du moteur [+] |
SOUPAPE DE COMMANDE EGR LECTRIQUE |
24 |
Commande de l'injecteur (Cylindre n° 3) [bas] |
Injecteur (cylindre N° 3) |
25 |
Commande de l'injecteur (Cylindre n° 2) [bas] |
Injecteur (Cylindre n°2) |
26 |
Masse du capteur |
Capteur de débit massique (MAFS) [Capteur de température de l'air d'admission
(IATS) n° 1] |
27 |
- |
|
28 |
Entrée du signal de la sonde de température d'air d'admission (IATS) N°
1 |
Capteur de débit massique (MAFS) [Capteur de température de l'air d'admission
(IATS) n° 1] |
29 |
- |
|
30 |
- |
|
31 |
- |
|
32 |
- |
|
33 |
ALIMENTATION DU CAPTEUR (+5 V) |
Capteur de pression du différentiel DPF (DPS) |
34 |
- |
|
35 |
Alimentation du capteur de retour (+5 V) |
Soupape de commande pneumatique (ACV) |
Interrupteur de pression d’huile (OPS) |
||
36 |
Fréquence de référence |
À CAPTEUR DE DÉBIT D′AIR MASSIQUE (MAFS) |
37 |
Tension cellule NERNST |
Capteur Lambda n°1 |
38 |
Masse virtuelle |
Capteur Lambda n°1 |
39 |
Masse du capteur de retour |
Déclencheur de tourbillon variable (VSA) |
40 |
- |
|
41 |
- |
|
42 |
- |
|
43 |
- |
|
44 |
- |
|
45 |
Commande de l'injecteur (Cylindre n° 1) [bas] |
Injecteur (cylindre N° 1) |
46 |
Commande de l'injecteur (Cylindre n° 4) [bas] |
Injecteur (Cylindre n°4) |
47 |
- |
|
48 |
- |
|
49 |
Entrée du signal du capteur de pression du rail (RPS) |
À CAPTEUR de pression du rail (RPS) |
50 |
- |
|
51 |
- |
|
52 |
Entrée du signal du capteur de température du liquide de refroidissement
(ECTS) |
SONDE DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR (ECTS) |
53 |
- |
|
54 |
Entrée de signal de l’interrupteur de point mort |
Interrupteur neutre |
55 |
Entrée du signal de feedback |
Actionneur de Commande VGT Électrique |
56 |
- |
|
57 |
- |
|
58 |
Réglez la tension |
Capteur Lambda n°1 |
59 |
Tension cellule de pompage |
Capteur Lambda n°1 |
60 |
Masse du capteur de retour |
Soupape de commande pneumatique (ACV) |
61 |
- |
|
62 |
- |
|
63 |
- |
|
64 |
Commande du moteur [+] |
DECLÉNCHEUR DU TOURBILLON LONGITUDINAL VARIABLE |
65 |
Commande du moteur [+] |
DECLÉNCHEUR DU TOURBILLON LONGITUDINAL VARIABLE |
66 |
Commande de l'injecteur (Cylindre n° 1) [Haut] |
Injecteur (cylindre N° 1) |
67 |
Commande de l'injecteur (Cylindre n° 4) [Haut] |
Injecteur (Cylindre n°4) |
68 |
MASSE DE BLINDAGE |
À CAPTEUR DE POSITION DU VILEBREQUIN (CKPS) |
69 |
- |
|
70 |
- |
|
71 |
- |
|
72 |
- |
|
73 |
Entrée du signal du capteur de température du carburant (FTS) |
À CAPTEUR DE TEMPÉRATURE DU CARBURANT (FTS) |
74 |
Entrée du signal du capteur de pression du différentiel DPF (DPS) |
Capteur de pression du différentiel DPF (DPS) |
75 |
Entrée du signal du commutateur de pression d'huile |
Interrupteur de pression d’huile (OPS) |
76 |
- |
|
77 |
- |
|
78 |
- |
|
79 |
Réglez la tension |
Capteur Lambda n°2 |
80 |
Masse virtuelle |
Capteur Lambda n°2 |
81 |
Masse du capteur |
Capteur de pression du différentiel DPF (DPS) |
|
||
82 |
- |
|
83 |
Entrée du signal PWM de l'activateur de commande VGT électrique |
Actionneur de Commande VGT Électrique |
84 |
- |
|
85 |
Commande du moteur [+] |
Soupape de commande pneumatique (ACV) |
86 |
Commande du moteur [+] |
Soupape de commande pneumatique (ACV) |
87 |
Commande de l'injecteur (Cylindre n° 3) [Haut] |
Injecteur (cylindre N° 3) |
88 |
Commande de l'injecteur (Cylindre n° 2) [Haut] |
Injecteur (Cylindre n°2) |
89 |
Masse du capteur |
À CAPTEUR de position de l′arbre à cames (CMPS) |
90 |
Entrée du signal du capteur de position du vilebrequin (CKPS) [+] |
À CAPTEUR DE POSITION DU VILEBREQUIN (CKPS) |
91 |
Entrée du signal du capteur de position du vilebrequin (CKPS) [+] |
À CAPTEUR DE POSITION DU VILEBREQUIN (CKPS) |
92 |
Entrée du signal de feedback |
DECLÉNCHEUR DU TOURBILLON LONGITUDINAL VARIABLE |
93 |
Entrée du signal du capteur de pression de suralimentation (BPS) |
À CAPTEUR de pression du boost (BPS) |
94 |
Entrée du signal de feedback |
Soupape de commande pneumatique (ACV) |
95 |
- |
|
96 |
Entrée du signal du capteur de débit d’air massique (MAFS) |
À CAPTEUR DE DÉBIT D′AIR MASSIQUE (MAFS) |
97 |
- |
|
98 |
- |
|
99 |
Entrée du signal du capteur de position de l’arbre à cames (CMPS) |
À CAPTEUR de position de l′arbre à cames (CMPS) |
100 |
Tension cellule de pompage |
Capteur Lambda n°2 |
101 |
Tension cellule NERNST |
Capteur Lambda n°2 |
102 |
Masse du capteur de retour |
SOUPAPE DE COMMANDE EGR LECTRIQUE |
103 |
- |
|
104 |
- |
|
105 |
Commande de l'électrovanne de dérivation du refroidisseur EGR |
Électrovanne de dérivation du refroidisseur EGR |
Broche. |
Description |
Branché à |
1 |
MASSE D'ALIMENTATION |
MASSE DU CHÂSSIS |
2 |
MASSE D'ALIMENTATION |
MASSE DU CHÂSSIS |
3 |
ALIMENTATION BATTERIE |
RELAIS PRINCIPAL |
4 |
MASSE D'ALIMENTATION |
MASSE DU CHÂSSIS |
5 |
ALIMENTATION BATTERIE |
RELAIS PRINCIPAL |
6 |
ALIMENTATION BATTERIE |
RELAIS PRINCIPAL |
7 |
Masse du capteur |
Capteur de position de l’accélérateur (APS) n°1 |
8 |
Masse du capteur |
Capteur de position d'accélérateur (APS) N° 2 |
9 |
Entrée du signal du capteur de position de l’accélérateur (APS) N° 2 |
Capteur de position d'accélérateur (APS) N° 2 |
10 |
- |
|
11 |
Entrée du signal du contacteur de frein [Redondant] |
Commutateur de frein (commutateur) |
12 |
ALIMENTATION DU CAPTEUR (+5 V) |
Capteur de position d'accélérateur (APS) N° 2 |
13 |
ALIMENTATION DU CAPTEUR (+5 V) |
Transducteur de pression du climatiseur (APT) |
Capteur de dépression du servofrein (BBVPS) |
||
14 |
- |
|
15 |
ALIMENTATION DU CAPTEUR (+5 V) |
Capteur de position de l’accélérateur (APS) n°1 |
16 |
masse |
Module de contrôle de l'immobilisateur |
17 |
- |
|
18 |
- |
|
19 |
Sortie de commande du relais du ventilateur de refroidissement [BAS] |
Relais du ventilateur de refroidissement [Bas] |
20 |
Sortie de commande du voyant d'indication ISG |
Interrupteur ISG OFF |
21 |
- |
|
22 |
- |
|
23 |
- |
|
24 |
- |
|
25 |
Entrée du signal de la sonde de température d’air d’admission (IATS) N°
2 |
Capteur de température d’air d’admission (IATS) N° 2 |
26 |
- |
|
27 |
Entrée du signal de l’interrupteur de démarrage |
Interrupteur d'allumage [sans bouton de démarrage] |
Module de commande de clé Smart [avec bouton de démarrage] |
||
28 |
Entrée de l'interrupteur ISG OFF |
Interrupteur ISG OFF |
29 |
- |
|
30 |
- |
|
31 |
masse |
Reconnaissance auto [avec ISG] |
32 |
- |
|
33 |
Masse du capteur |
Capteur de température du gaz d’échappement (EGTS) N° 1 |
Capteur de température du gaz d’échappement (EGTS) N° 2 |
||
34 |
Masse du capteur |
Capteur de température d’air d’admission (IATS) N° 2 |
35 |
Entrée du signal de reconnaissance auto [ESP/ FTCS] |
MASSE DU CHÂSSIS |
36 |
CONTRÔLE RELAIS CLIM. |
Relais du climatiseur |
37 |
- |
|
38 |
- |
|
39 |
- |
|
40 |
- |
|
41 |
Entrée du signal du capteur de température du gaz d’échappement (EGTS) N°1
|
Capteur de température du gaz d’échappement (EGTS) n° 1 (T5) |
42 |
Entrée du signal du capteur de position de l’accélérateur (APS) n°1 |
Capteur de position de l’accélérateur (APS) n°1 |
43 |
Entrée du signal du transducteur de pression du climatiseur (APT) |
Transducteur de pression du climatiseur (APT) |
44 |
- |
|
45 |
Entrée du signal de retour du temps de préchauffage |
Ensemble de l'unité du relais de bougie |
46 |
- |
|
47 |
masse |
Reconnaissance auto (OLS) [avec ISG] |
48 |
- |
|
49 |
- |
|
50 |
Entrée du signal de reconnaissance auto du moteur d'essuie-glace |
Moteur d'essuie-glace |
51 |
Entrée du signal de l′interrupteur d′embrayage |
Interrupteur d'embrayage |
52 |
- |
|
53 |
Alimentation ON/START |
Boîte à fusible & relais du compartiment moteur |
54 |
Masse du capteur |
Transducteur de pression du climatiseur (APT) |
Capteur de dépression du servofrein (BBVPS) |
||
55 |
- |
|
56 |
- |
|
57 |
Contrôle du relais de pompe à carburant |
RELAIS DE LA POMPE CARBURANT |
58 |
- |
|
59 |
- |
|
60 |
Entrée du signal du capteur de température du gaz d’échappement (EGTS) N°
2 |
Capteur de température des gaz d’échappement (EGTS n° 2) (T4) |
61 |
Entrée de signal de l’immobilisateur |
Module de contrôle de l'immobilisateur |
62 |
CCP - CAN [Haut] |
AUTRE MODULE DE COMMANDE |
63 |
C-CAN 2 [Haut] |
C-CAN 2 [Haut] |
64 |
C-CAN [Haut] |
AUTRE MODULE DE COMMANDE |
65 |
- |
|
66 |
- |
|
67 |
Entrée du signal du commutateur principal de frein (Lampe) |
À interrupteur des freins |
68 |
- |
|
69 |
Reconnaissance automatique [BMS] |
MASSE DU CHÂSSIS |
70 |
- |
|
71 |
Commande du relais de démarrage |
Relais du démarrage |
72 |
- |
|
73 |
SORTIE DU SIGNAL DU RÉGIME DU MOTEUR |
Module de commande SMK |
74 |
Relais du ventilateur de refroidisseur [Haut] |
RELAIS DU VENTILATEUR DE REFROIDISSEMENT |
75 |
ALIMENTATION BATTERIE |
RELAIS PRINCIPAL |
76 |
Entrée du signal du capteur de dépression du servofrein (BBVPS) |
Capteur de dépression du servofrein (BBVPS) |
77 |
- |
|
78 |
Communication LIN |
Capteur de batterie, alternateur |
79 |
CCP - CAN [Bas] |
AUTRE MODULE DE COMMANDE |
80 |
C-CAN 2 [bas] |
AUTRE MODULE DE COMMANDE |
81 |
C-CAN [Bas] |
AUTRE MODULE DE COMMANDE |
82 |
- |
|
83 |
- |
|
84 |
Entrée du signal du capteur d’eau |
À CAPTEUR de présence d′eau |
85 |
- |
|
86 |
- |
|
87 |
Alimentation du relais du démarreur [Haut] |
Relais du démarrage |
88 |
- |
|
89 |
Commande de relais principal |
RELAIS PRINCIPAL |
90 |
Commande du relais de chauffage PTC N° 1 |
RELAIS CHAUFFAGE PTC N° 1 |
91 |
Sortie de signal PWM de la bougie de préchauffage |
Ensemble de l'unité du relais de bougie |
3. Signal d’entrée/sortie de la borne ECM |
Broche. |
Description |
État |
Type |
Niveau |
1 |
Commande de chauffage du capteur Lambda n°1 |
Véhicule roulant |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
2 |
Commande de chauffage du capteur Lambda n°2 |
Véhicule roulant |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
3 |
Commande de soupape de commande de pression du carburant (FPCV) |
Ralenti |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
4 |
Commande de la soupape du régulateur de pression du carburant (RPRV) |
Ralenti |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
Fréquence = 0,7 ~ 1,1kHz |
||||
5 |
- |
|
|
|
6 |
- |
|
|
|
7 |
Entrée du signal de feedback |
ALL On (EGR Off) |
Tension CC |
3,6 ~ 4,3 V |
8 |
- |
|
|
|
9 |
- |
|
|
|
10 |
Masse du capteur (Capteur de température du carburant) |
Ralenti |
Tension CC |
Max. 50 mV |
11 |
Alimentation du capteur (+5 V) (capteur de pression du rail) |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
12 |
Alimentation du capteur (+5 V) (capteur de pression de suralimentation)
|
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
13 |
Puissance capteur rétroaction (+5V) [EEGR] |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
14 |
Puissance capteur rétroaction (+5V) [VSA] |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
15 |
- |
|
|
|
16 |
Masse du capteur (ECTS) |
Ralenti |
Tension CC |
Max. 50 mV |
17 |
Masse du capteur (BPS) |
Ralenti |
Tension CC |
Max. 50 mV |
18 |
Masse du capteur (RPS) |
Ralenti |
Tension CC |
Max. 50 mV |
19 |
- |
|
|
|
20 |
- |
|
|
|
21 |
- |
|
|
|
22 |
Commande moteur [-] (EEGR) |
Quand EEGR contrôle |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
23 |
Commande moteur [-] (EEGR) |
Quand EEGR contrôle |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
24 |
Commande de l'injecteur (Cylindre n° 3) [bas] |
Ralenti |
Impulsion |
|
25 |
Commande de l'injecteur (Cylindre n° 2) [bas] |
Ralenti |
Impulsion |
|
26 |
Masse du capteur (IATS) n°1 |
Ralenti |
Tension CC |
Max. 50 mV |
27 |
- |
|
|
|
28 |
Entrée du signal de la sonde de température d'air d'admission (IATS) N°
1 |
Ralenti |
Analogique |
4,87 ~ 0,71 V (-40~80 °C) |
29 |
- |
|
|
|
30 |
- |
|
|
|
31 |
- |
|
|
|
32 |
- |
|
|
|
33 |
Alimentation du capteur (+5V) (DPS, OPS) |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
34 |
- |
|
|
|
35 |
Puissance capteur rétroaction (+5V) [ACV] |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
36 |
Fréquence de référence |
Ralenti |
Impulsion |
Haut : Vcc ou tension de la batterie |
Inférieur : max. 1,0 V |
||||
37 |
Tension cellule NERNST (Capteur lambda n°1) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
Normal : 450 ± 50 mV |
Riche: Max. normal + 150 mV |
||||
Faible: Min. normal - 150 mV |
||||
38 |
Masse virtuelle (capteur lambda n°1) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
2,5 ± 0,1 V |
39 |
Masse du capteur de retour (VSA) |
Ralenti |
Tension CC |
Max. 50 mV |
40 |
- |
|
|
|
41 |
- |
|
|
|
42 |
- |
|
|
|
43 |
- |
|
|
|
44 |
- |
|
|
|
45 |
Commande de l'injecteur (Cylindre n° 1) [bas] |
Ralenti |
Impulsion |
|
46 |
Commande de l'injecteur (Cylindre n° 4) [bas] |
Ralenti |
Impulsion |
|
47 |
- |
|
|
|
48 |
- |
|
|
|
49 |
Entrée du signal du capteur de pression du rail (RPS) |
Ralenti |
Analogique |
0,5 ~ 4,5 V |
50 |
- |
|
|
|
51 |
- |
|
|
|
52 |
Entrée du signal du capteur de température du liquide de refroidissement
(ECTS) |
Ralenti |
Analogique |
4,44 ~ 0,1 V (-40 ~ 120 °C) |
53 |
- |
|
|
|
54 |
Entrée de signal de l’interrupteur de point mort |
Neutre Vitesse enclenchée |
CC |
Tension de batterie Max 0,3 V |
55 |
Entrée du signal de feedback |
Ralenti |
Impulsion |
Haut : Vcc ou tension de la batterie |
Inférieur : max. 1,0 V |
||||
56 |
- |
|
|
|
57 |
- |
|
|
|
58 |
Réglez la tension (Capteur lambda n°1) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
l Rc-Rp l < 0,2 V |
59 |
Tension cellule pompage (Capteur lambda n°1) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
Normal : 0 ± 500 mV |
Graisse : Normal min - 1,5V |
||||
Faible: Max. normal + 1,5 V |
||||
60 |
Masse du capteur de retour (ACV) |
Ralenti |
Tension CC |
Max. 50 mV |
61 |
- |
|
|
|
62 |
- |
|
|
|
63 |
- |
|
|
|
64 |
Commande moteur [+] (VSA) |
Lors de la commande VSA |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
65 |
Commande moteur [+] (VSA) |
Lors de la commande VSA |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
66 |
Commande de l'injecteur (Cylindre n° 1) [Haut] |
Ralenti |
Impulsion |
|
67 |
Commande de l'injecteur (Cylindre n° 4) [Haut] |
Ralenti |
Impulsion |
|
68 |
Masse de la protection (CKPS) |
Ralenti |
Tension CC |
Max. 50 mV |
69 |
Entrée du signal du commutateur de pression d'huile |
|
|
|
70 |
- |
|
|
|
71 |
- |
|
|
|
72 |
- |
|
|
|
73 |
Entrée du signal du capteur de température du carburant (FTS) |
Ralenti |
Analogique |
0,5 V ~ 4,5 V |
74 |
Entrée du signal du capteur de pression du différentiel DPF (DPS) |
Ralenti |
Analogique |
0,5 V ~ 4,5 V |
75 |
- |
|
|
|
76 |
- |
|
|
|
77 |
- |
|
|
|
78 |
- |
|
|
|
79 |
Réglez la tension (Capteur lambda n°2) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
l Rc-Rp l < 0,2 V |
80 |
Masse virtuelle (capteur lambda n°2) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
2,5 ± 0,1 V |
81 |
Alimentation du capteur (DPS, OPS) |
Ralenti |
Tension CC |
Max. 50 mV |
82 |
- |
|
|
|
83 |
- |
|
|
|
84 |
- |
|
|
|
85 |
Commande moteur [-] (ACV) |
Lors de la commande ACV |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
86 |
Commande moteur [-] (ACV) |
Lors de la commande ACV |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
||||
87 |
Commande de l'injecteur (Cylindre n° 3) [Haut] |
Ralenti |
Impulsion |
|
88 |
Commande de l'injecteur (Cylindre n° 2) [Haut] |
Ralenti |
Impulsion |
|
89 |
Masse du capteur (CMPS) |
Ralenti |
Tension CC |
Max. 50 mV |
90 |
Entrée du signal du capteur de position du vilebrequin (CKPS) [+] |
Ralenti |
Onde sinusoïdale |
Vp_p : min. 1,0 V Max. 360 V |
91 |
Entrée du signal du capteur de position du vilebrequin (CKPS) [+] |
Ralenti |
Onde sinusoïdale |
Vp_p : min. 1,0 V Max. 360 V |
92 |
Entrée du signal de rétroaction (Déclencheur de tourbillon variable) |
Ralenti |
Tension CC |
0,17 ~ 4,83 V |
93 |
Entrée du signal du capteur de pression de suralimentation (BPS) |
Allumage ON |
Analogique |
0,5 V ~ 4,5 V |
94 |
Entrée du signal de rétroaction (ACV) |
Ralenti |
Tension CC |
0,17 ~ 4,83 V |
95 |
- |
|
|
|
96 |
Entrée du signal du capteur de débit d’air massique (MAFS) |
Ralenti |
Impulsion |
Haut : Vcc ou tension de la batterie |
Inférieur : max. 1,0 V |
||||
97 |
- |
|
|
|
98 |
- |
|
|
|
99 |
Entrée du signal du capteur de position de l’arbre à cames (CMPS) |
Ralenti |
Impulsion |
Supérieur : Vcc ou tension de la batterie |
Inférieur : Max. 1,0 V |
||||
100 |
Tension cellule pompage (Capteur lambda n°2) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
Normal : 0 ± 500 mV |
Graisse : Normal min - 1,5V |
||||
Faible: Max. normal + 1,5 V |
||||
101 |
Tension cellule NERNST (Capteur lambda n°2) |
FONCTIONNEMENT DU MOTEUR |
Analogique |
Normal : 450 ± 50 mV |
Graisse : Max. 정상 + 150mV |
||||
Faible: Min. normal - 150 mV |
||||
102 |
Masse du capteur de retour (EEGR) |
Ralenti |
Tension CC |
Max. 50 mV |
103 |
- |
|
|
|
104 |
- |
|
|
|
105 |
Commande de l'électrovanne de dérivation du refroidisseur EGR |
Ralenti |
Impulsion |
Tension de la batterie |
Max. 1,0 V |
Broche. |
Description |
État |
Type |
Niveau |
1 |
MASSE D'ALIMENTATION |
Ralenti |
Tension CC |
Max. 50 mV |
2 |
MASSE D'ALIMENTATION |
Ralenti |
Tension CC |
Max. 50 mV |
3 |
ALIMENTATION BATTERIE |
Allumage off |
Tension CC |
Max. 1,0 V |
Allumage ON |
Tension de la batterie |
|||
4 |
MASSE D'ALIMENTATION |
Ralenti |
Tension CC |
Max. 50 mV |
5 |
ALIMENTATION BATTERIE |
Allumage off |
Tension CC |
Max. 1,0 V |
Allumage ON |
Tension de la batterie |
|||
6 |
ALIMENTATION BATTERIE |
Allumage off |
Tension CC |
Max. 1,0 V |
Allumage ON |
Tension de la batterie |
|||
7 |
Masse du capteur (APS n° 1) |
Ralenti |
Tension CC |
Max. 50 mV |
8 |
Masse capteur (APS n°2) |
Ralenti |
Tension CC |
Max. 50 mV |
9 |
Entrée du signal du capteur de position de l’accélérateur (APS) N° 2 |
C.T |
Analogique |
0,3 ~ 0,9 V |
W.O.T |
1,5 ~ 3,0 V |
|||
10 |
- |
|
|
|
11 |
Entrée du signal du commutateur de frein [Redondant] (Signal du commutateur
de frein) |
Frein ON |
Tension CC |
Tension de la batterie |
Frein OFF |
Max. 0,5 V |
|||
12 |
Puissance capteur rétroaction (+5V) (APS n° 2) |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
13 |
Alimentation du capteur (+5V) (APT, BBVPS) |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
14 |
- |
|
|
|
15 |
Puissance capteur rétroaction (+5V) (APS n° 1) |
Allumage off |
Tension CC |
Max. 0,5 V |
Allumage ON |
5 ± 0,1 V |
|||
16 |
masse |
Allumage ON |
Tension CC |
0 ~ 0,3 V |
17 |
- |
|
|
|
18 |
- |
|
|
|
19 |
Sortie de commande du relais du ventilateur de refroidissement [BAS] |
Relais éteint |
Tension CC |
Tension de la batterie |
RELAIS ACTIV |
Max. 1,0 V |
|||
20 |
Sortie de commande du voyant d'indication ISG |
|
|
|
21 |
- |
|
|
|
22 |
- |
|
|
|
23 |
- |
|
|
|
24 |
- |
|
|
|
25 |
Entrée du signal de la sonde de température d’air d’admission (IATS) N°
2 |
Ralenti |
Analogique |
4,80 ~ 0,63 V (-40~80 °C) |
26 |
- |
|
|
|
27 |
Entrée du signal de l’interrupteur de démarrage |
Allumage off |
Tension CC |
Max. 1,0 V |
Allumage ON |
Tension de la batterie |
|||
28 |
Entrée de l'interrupteur ISG OFF |
INTERRUPTEUR OFF |
Tension CC |
Tension de batterie Max 0,3 V |
INTERRUPTEUR ON |
||||
29 |
- |
|
|
|
30 |
- |
|
|
|
31 |
masse |
Allumage ON |
Tension CC |
0 ~ 0,3 V |
32 |
- |
|
|
|
33 |
Masse du capteur (EGTS n° 1/ n° 2) |
Ralenti |
Tension CC |
Max. 50 mV |
34 |
Masse du capteur (APS n° 2) |
Ralenti |
Tension CC |
Max. 50 mV |
35 |
Entrée du signal de reconnaissance auto [ESP/ FTCS] |
ESP/TCS |
Tension CC |
Max. 0,5 V |
ABS |
Tension de la batterie |
|||
36 |
- |
|
|
|
37 |
- |
|
|
|
38 |
- |
|
|
|
39 |
- |
|
|
|
40 |
- |
|
|
|
41 |
Entrée du signal n° 1 du capteur de température du gaz d'échappement (EGTS)
(T5) |
Ralenti |
Analogique |
3,3 V |
42 |
Entrée du signal du capteur de position de l’accélérateur (APS) n°1 |
C.T |
Analogique |
0,3 ~ 0,9 V |
W.O.T |
4,0 ~ 4,8 V |
|||
43 |
Entrée du signal du transducteur de pression du climatiseur (APT) |
Climatiseur ON |
Analogique |
Max. 4,8 V |
44 |
- |
|
|
|
45 |
Entrée du signal de retour du temps de préchauffage (Relais de préchauffage)
|
Normal |
Tension CC |
Tension de la batterie |
Erreur |
Max. 2,0 V |
|||
46 |
- |
|
|
|
47 |
masse |
Allumage ON |
Tension CC |
0 ~ 0,3 V |
48 |
- |
|
|
|
49 |
- |
|
|
|
50 |
Entrée du signal de reconnaissance auto du moteur d'essuie-glace |
|
|
|
51 |
Entrée du signal de l′interrupteur d′embrayage |
Enfoncez |
Tension CC |
Tension de la batterie |
Relâchez |
Max. 1,5 V |
|||
52 |
- |
|
|
|
53 |
Alimentation ON/START |
Allumage off |
Tension CC |
Max. 1,0 V |
Allumage ON |
Tension de la batterie |
|||
54 |
Masse du capteur (+5V) (APT, BBVPS) |
Ralenti |
Tension CC |
Max. 50 mV |
55 |
- |
|
|
|
56 |
- |
|
|
|
57 |
Contrôle du relais de pompe à carburant |
Relais éteint |
Tension CC |
Tension de la batterie |
RELAIS ACTIV |
Max. 1,0 V |
|||
58 |
- |
|
|
|
59 |
- |
|
|
|
60 |
Entrée du signal n° 2 du capteur de température du gaz d'échappement (EGTS)
(T5) |
Ralenti |
Analogique |
3,3 V |
61 |
Entrée de signal de l’immobilisateur |
Communication après allumage ON |
Impulsion |
Supérieur : min. 8,5 V |
Inférieur : max. 3,5 V |
||||
62 |
CCP - CAN [Haut] |
Récessif |
Impulsion |
2,0 ~ 3,0 V |
dominant |
2,75 ~ 4,5 V |
|||
63 |
- |
|
|
|
64 |
C-CAN [Haut] |
Récessif |
Impulsion |
2,0 ~ 3,0 V |
dominant |
2,75 ~ 4,5 V |
|||
65 |
- |
|
|
|
66 |
- |
|
|
|
67 |
Entrée du signal du commutateur principal de frein (Lampe) |
Relâchez |
Tension CC |
Max. 0,5 V |
Enfoncez |
Tension de la batterie |
|||
68 |
- |
|
|
|
69 |
Reconnaissance automatique [BMS] |
|
|
|
70 |
- |
|
|
|
71 |
Commande du relais de démarrage |
Relais éteint |
Tension CC |
Tension de la batterie |
RELAIS ACTIV |
Max. 1,0 V |
|||
72 |
- |
|
|
|
73 |
SORTIE DU SIGNAL DU RÉGIME DU MOTEUR |
|
|
|
74 |
Relais du ventilateur de refroidisseur [Haut] |
Relais éteint |
Tension CC |
Tension de la batterie |
RELAIS ACTIV |
Max. 1,0 V |
|||
75 |
ALIMENTATION BATTERIE |
Allumage off |
Tension CC |
Max. 1,0 V |
Allumage ON |
Tension de la batterie |
|||
76 |
Entrée du signal du capteur de dépression du servofrein (BBVPS) |
|
|
|
77 |
- |
|
|
|
78 |
Communication LIN |
Lors de la communication |
Impulsion |
Haut: Tension de la batterie min. |
Bas: Tension de la batterie max. |
||||
79 |
CCP - CAN [Bas] |
Récessif |
Impulsion |
2,0 ~ 3,0 V |
dominant |
0,5 ~ 2,25 V |
|||
80 |
- |
|
|
|
81 |
C-CAN [Bas] |
Récessif |
Impulsion |
2,0 ~ 3,0 V |
dominant |
0,5 ~ 2,25 V |
|||
82 |
- |
|
|
|
83 |
Entrée du signal PWM de l'activateur de commande VGT électrique |
Ralenti |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 0,5 V |
||||
84 |
Entrée du signal du capteur d’eau |
Plein d'eau |
Analogique |
Tension de la batterie |
Pas d'eau |
Max. 1 V |
|||
85 |
- |
|
|
|
86 |
- |
|
|
|
87 |
Alimentation du relais du démarreur [Haut] |
Allumage off |
Tension CC |
Max. 1,0 V |
Allumage ON |
Tension de la batterie |
|||
88 |
- |
|
|
|
89 |
Commande de relais principal |
Relais éteint |
Tension CC |
Tension de la batterie |
RELAIS ACTIV |
Max. 1,0 V |
|||
90 |
Commande du relais de chauffage PTC N° 1 |
Relais éteint |
Tension CC |
Tension de la batterie |
RELAIS ACTIV |
Max. 1,0 V |
|||
91 |
Sortie de signal PWM de la bougie de préchauffage |
Bougie ON |
Impulsion |
Supérieur : Tension de batterie |
Inférieur : max. 1,0 V |
Revue Technique Kia Cee'd: À actionneur de commande du mode / Description et fonctionnement
Description
L′actionneur de commande de mode est placé sur l′unité de chauffage.
Il règle la position de porte de mode en actionnant l'actionneur de commande
de mode basé sur l'unité de commande du climatiseur. En appuyant sur l'interrupteur
de sélect ...
Revue Technique Kia Cee'd: Haut-parleurs / Procédures de réparation
Contrôle
1.
Dépistage de pannes du haut-parleur
(1)
Contrôle de base du haut-parleur
Contrôlez le son du haut-parleur après avoir vérifié que les
vis de fixation du haut-parleur sont enlevées et que le con ...
