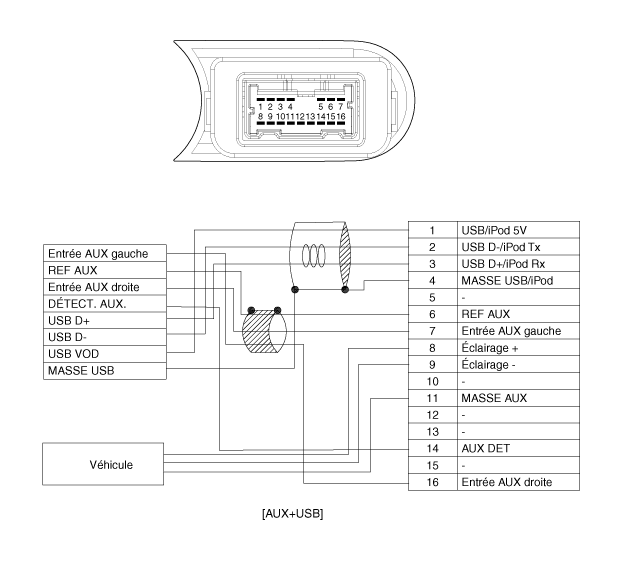

| Schéma du circuit |

|
NON |
Description de la borne |
État |
Condition spécifiée |
|
1 |
Alimentation USB/iPod |
Le dispositif USB/iPod est inséré |
4,9 V ~ 5,1 V |
|
2 |
USB D+ |
Le dispositif USB est inséré |
3,2 V ~ 3,45 |
|
3 |
USB D+ |
Le dispositif USB est inséré |
3,2 V ~ 3,45 |
|
4 |
Ligne de détection iPod |
Le dispositif iPod est inséré |
MASSE |
|
5 |
- |
|
|
|
6 |
Masse de référence AUX |
en tout temps |
En dessous de 1 ohm |
|
7 |
Signal de son gauche AUX |
Le dispositif auxiliaire externe fait fonctionner l'unité audio (lors de
l'utilisation de la prise à fiche aux) |
Une forme d'onde synchronisée avec le son est sortie |
|
8 |
ÉCLAIRAGE (-) |
|
|
|
9 |
ÉCLAIRAGE (-) |
|
|
|
10 |
- |
|
|
|
11 |
Masse de la fiche multimédia |
|
MASSE |
|
12 |
- |
|
|
|
13 |
- |
|
|
|
14 |
Détection d'entrée de signal AUX |
Le dispositif auxiliaire est inséré |
0 V (bas) → 5 V (haut) |
|
15 |
- |
|
- |
|
16 |
Signal de son droit AUX |
Le dispositif auxiliaire externe fait fonctionner l'unité audio (lors de
l'utilisation de la prise à fiche aux) |
Une forme d'onde synchronisée avec le son est sortie |
