1.Éteignez le moteur.
2.Ouvrez le hayon.

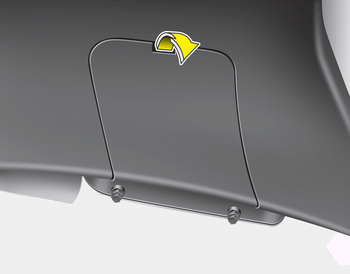

3. Retirez le cache à l'aide d'un tournevis plat.
❈ Ces étapes ci-dessous (4~6) concernent uniquement les véhicules 5 portes.

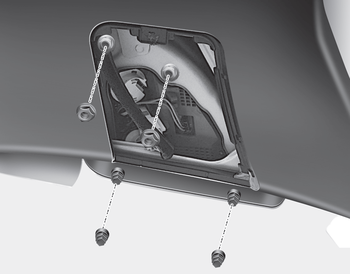

4. Desserrez les écrous de fixation.
5.Débranchez le connecteur d’alimentation.
6. Retirez le feu multifonction arrière de la carrosserie du véhicule.

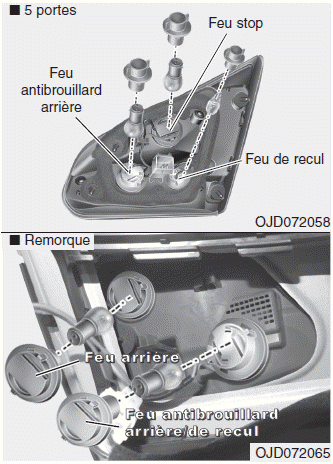

Feu arrière ou feu arrière et feu stop (type d'ampoule)
7. Retirez la douille du bloc en la tournant dans le sens inverse des aiguilles d’une montre jusqu'à ce que les pattes de la douille s’alignent sur le filetage du bloc.
8.Retirez l’ampoule de sa douille en appuyant dessus et en la faisant tourner dans le sens inverse des aiguilles d’une montre jusqu’à ce que les pattes de l’ampoule s'alignent sur le filetage de la douille. Sortez l’ampoule de la douille.
9.Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce qu’elle soit bloquée.
10. Placez la douille dans le bloc optique de sorte que les pattes de la douille s’alignent avec les fentes du bloc. Insérez la douille dans le bloc, puis tournez-la dans le sens des aiguilles d’une montre.
11. Installez le cache en le plaçant dans sa cavité.
Feu de recul et antibrouillard arrière (5 portes et remorque) (le cas échéant)
7. Retirez la douille en la tournant dans le sens antihoraire, jusqu’à ce que ses pattes s’alignent sur les encoches.
8.Retirez l’ampoule.
9.Insérez une nouvelle ampoule dans la douille.
10. Installez la douille en alignant ses pattes sur les encoches et en faisant tourner la douille dans le sens horaire.
11. Refixez le phare à la carrosserie du véhicule.
❈ Le feu antibrouillard arrière se trouve uniquement du côté conducteur (version break)
