Kia Ceed: Système ESP (Programme de stabilit Électronique) / Module de contrôle de l'ESP / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de freinage / Système ESP (Programme de stabilit Électronique) / Module de contrôle de l'ESP / Composants et emplacement des composants

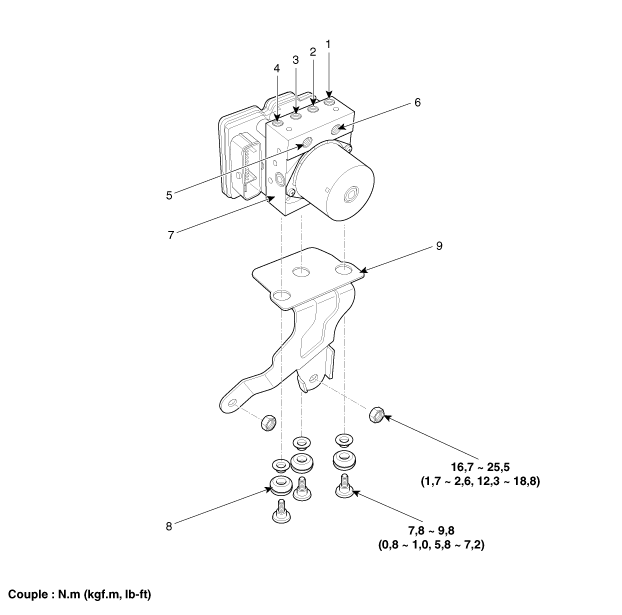

COMPOSANTS

1. Tuyau avant-gauche
2. Tuyau arrière droit
3. Tuyau arrière-gauche
4. Tuyau avant droit
5. MC2

6. MC1
7. Module de contrôle de l'ESP (HECU)
8. Amortisseur
9. Support
