COMPOSANTS

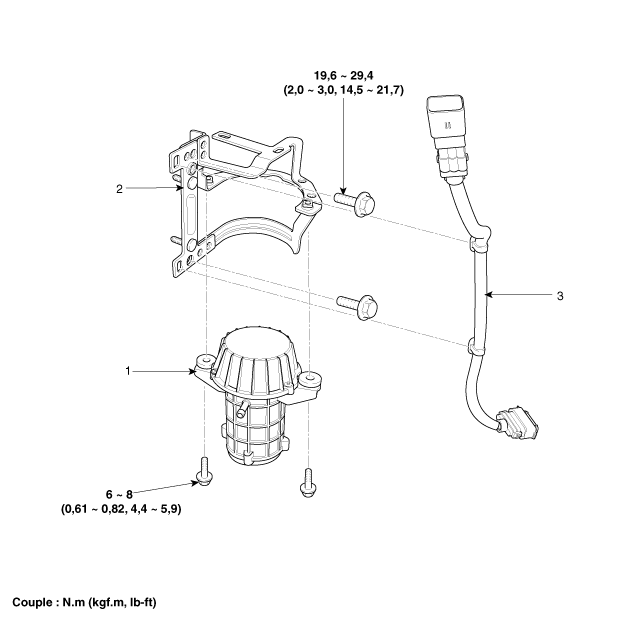

Gamma 1,6 T-GDI

1. Pompe à dépression
2. Support

3. Ensemble de câble de plomb

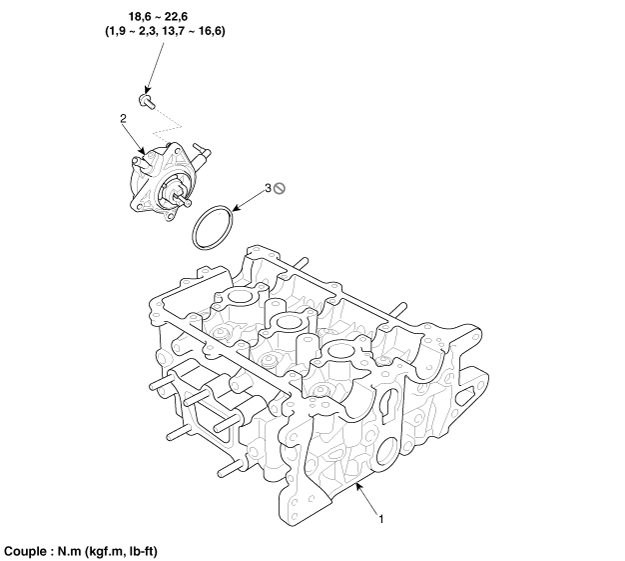

Kappa 1,0 T-GDI

1. Culasse
2. Pompe à dépression

3. Joint torique de la pompe à vide
