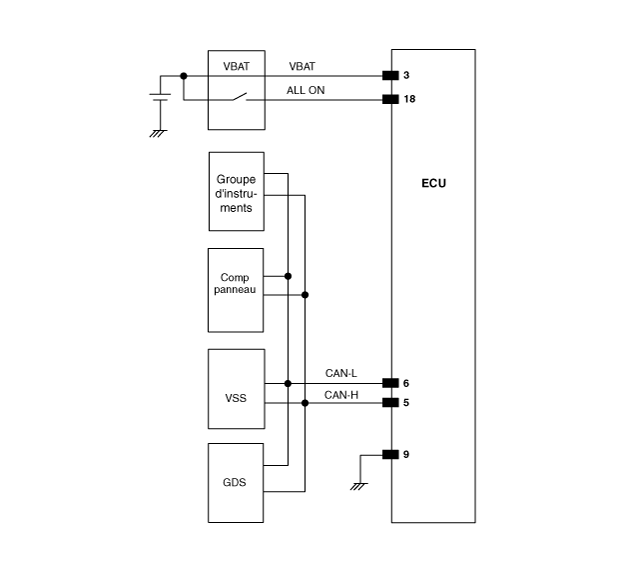

Schéma du circuit |

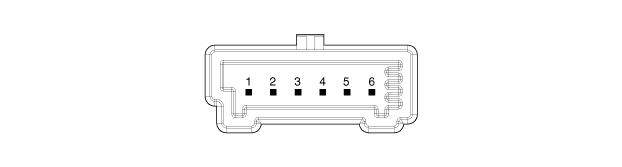

Connecteur de faisceau |
N° de broche |
DESCRIPTION |
1 |
Batterie ECU |
2 |
Allumage ON |
3 |
CAN Haut |
4 |
CAN Bas |
5 |
masse |
6 |
ã…¡ |
Manuel du proprietaire Kia Cee'd: Feu antibrouillard avant, feu de
circulation de jour
1.Retirez le garde-roue en faisant
tourner les vis.
2.Passez la main derrière le pare-chocs
avant.
3.Débranchez le connecteur d’alimentation
de la douille.
4.Retirez la douille du logement en la
tournant dans le sens antihoraire,
jusqu’à ce que ses pattes s’alignent
sur l ...
Revue Technique Kia Cee'd: Soupape de commande d'air / Recherche de pannes
Forme d'onde du signal
Fig. 1) Forme d’onde de l'actionneur du papillon au ralenti – pas à l’état de
fonctionnement.
Fig.2) Forme d’onde de l'actionneur de la commande du papillon après l’arrêt
du moteur "OFF". ...
