REMPLACEMENT

Lorsque le récepteur arrive pour le remplacement :

a.	Il est en état vierge.

b.	Il n'est pas configuré pour une plateforme spécifique.

c.	Il n'a pas d'ID de capteur en mémoire.

Il est important de s'assurer que le récepteur correct est utilisé pour remplacer la pièce défectueuse c.-à-d.

1.	Débranchez le câble négatif (-) de la batterie.

2.	Retirez l’assemblage du rembourrage de protection. (Reportez-vous au groupe Carrosserie (intérieur et extérieur) - "Tableau de bord principal")

3.	Le connecteur (A) doit être remplacé après avoir déposé le nouveau récepteur (B).

4.	Pour la pose, suivez la procédure inverse de la dépose.

5.	Re-branchez la batterie et activez l'allumage.

6.	Après le remplacement du récepteur, apprentissage par le GDS

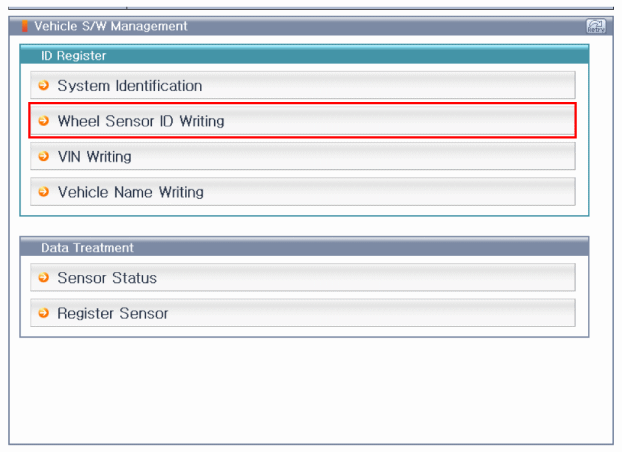

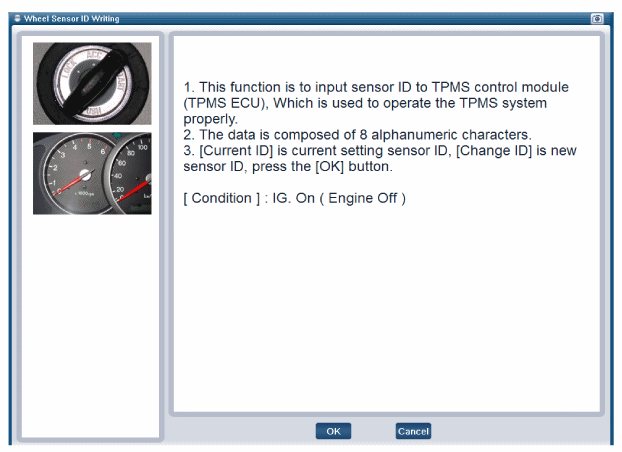

[Initialisation d'écriture d'ID du capteur de roue (sans fil)]

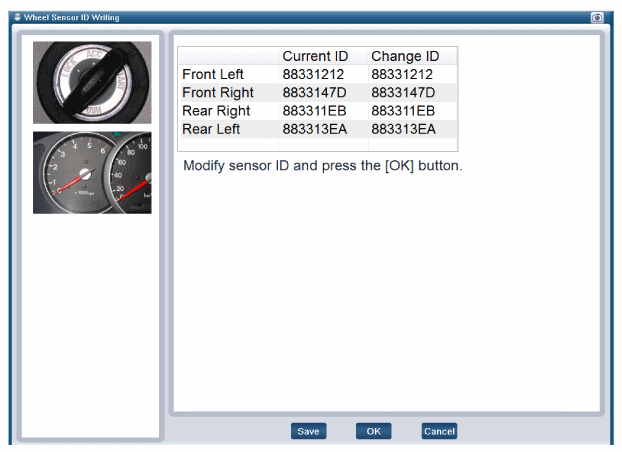

[Initialisation d'écriture d'ID du capteur de roue 1 (sans fil)]

[Initialisation d'écriture d'ID du capteur de roue 2 (sans fil)]

Procédure de diagnostic avec dispositif de diagnostic

Le contenu principal du manuel des méthodes de diagnostic avec dispositif de diagnostic est le suivant:

1.	Connectez le connecteur d'auto-diagnostic (16 broches) situé dans la partie inférieure du tableau de bord sur le dispositif d'auto diagnostic puis activez le dispositif une fois que la clé de contact est ON.

2.	Sélectionnez le "Modèle du véhicule" et "TPMS" sur l'écran de sélection du véhicule GDS puis appuyez sur OK.

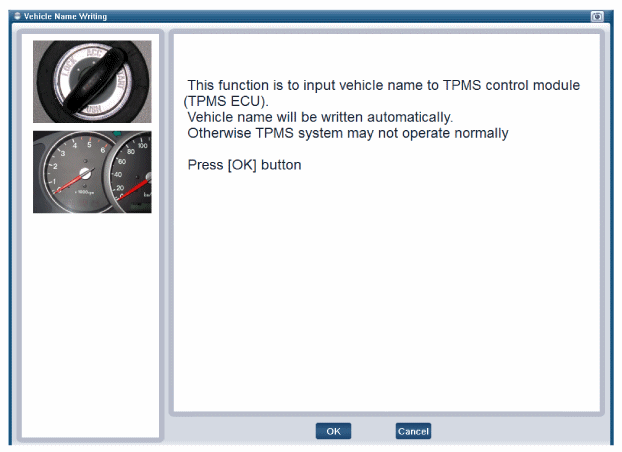

[Initialisation d'entrée du nom du véhicule]

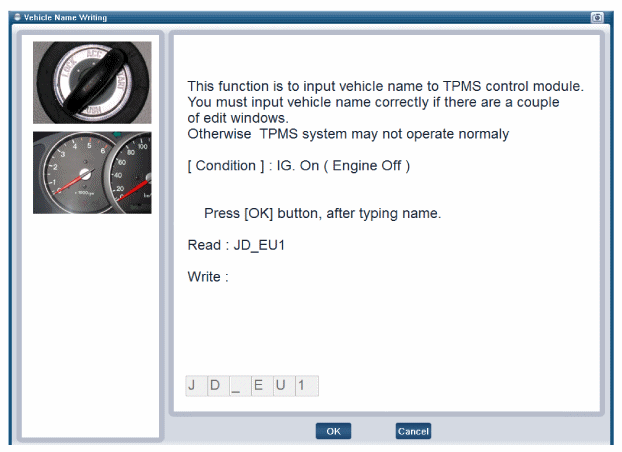

[Écriture 1 du nom du véhicule]

[Écriture 2 du nom du véhicule]

•	Contrôlez les spécifications du véhicule et sélectionnez l'option de l'élément puis appuyez sur OK pour terminer l'entrée.

•	Lorsque vous entrez le nom du véhicule, contrôlez la taille des pneus et l'option d'entrée du dispositif.

•	Spécifications générales et pack carburant 16 pouces.

•	Spécifications pack carburant 15 pouces

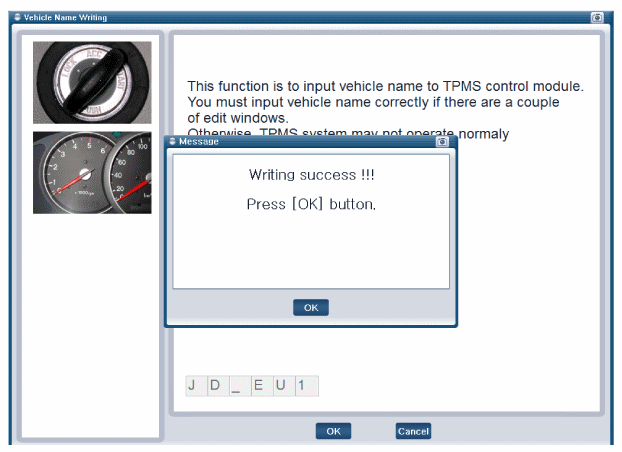

[Écriture 3 du nom du véhicule]

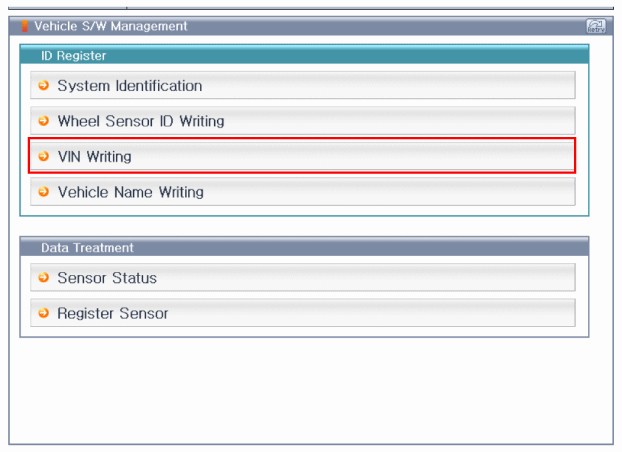

[Initialisation d'entrée du VIN]

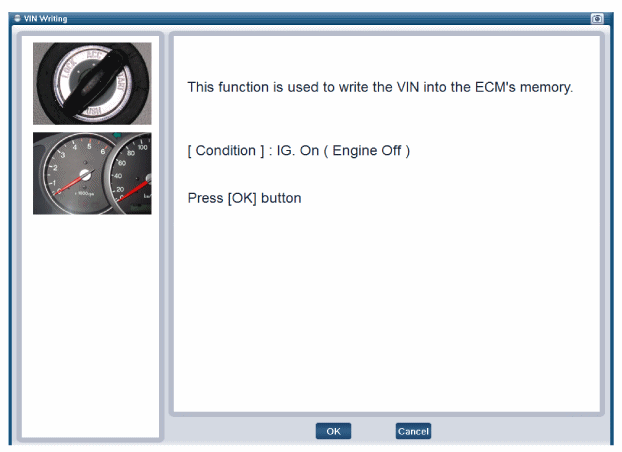

[Écriture 1 du VIN]

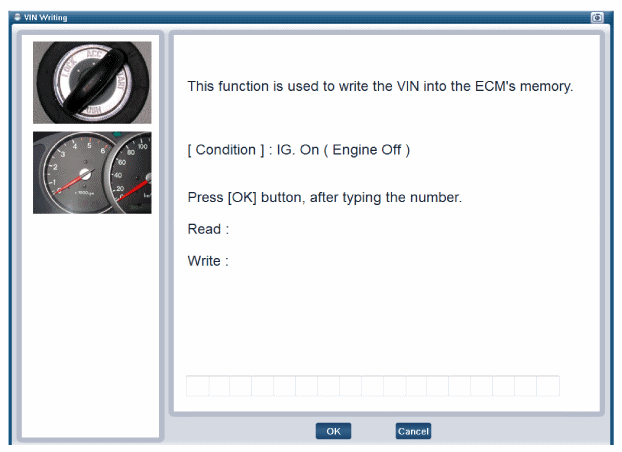

[Écriture 2 du VIN]

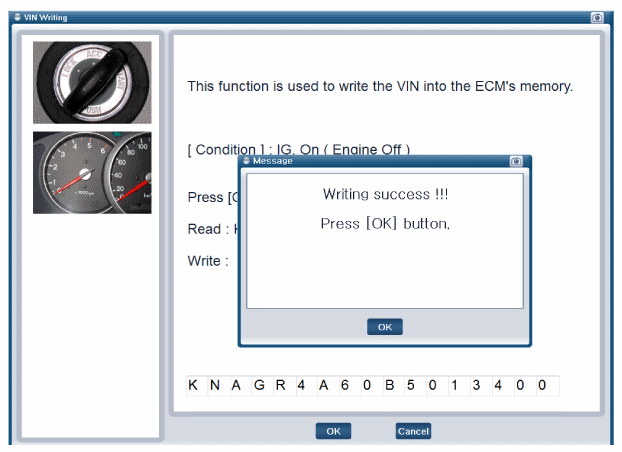

[Écriture 3 du VIN]
