Kia Ceed: Audio / Télécommande audio / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Audio / Télécommande audio / Diagrammes schématiques

Schéma du circuit

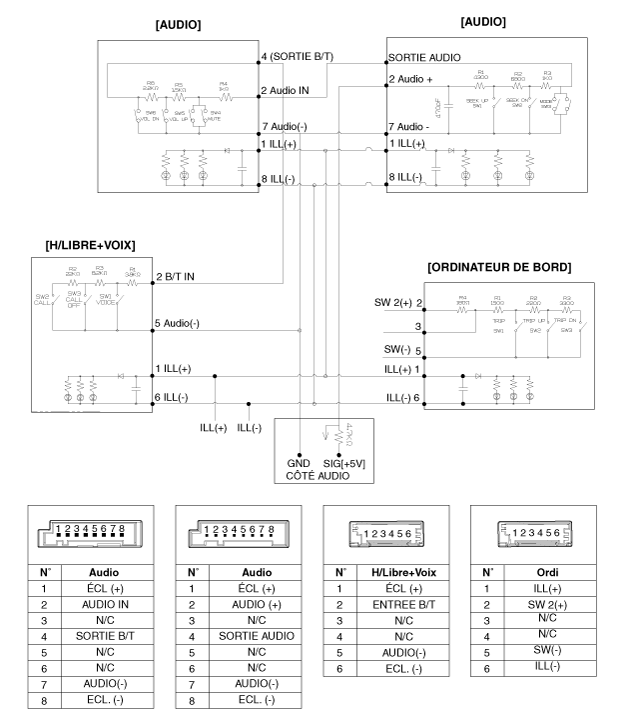

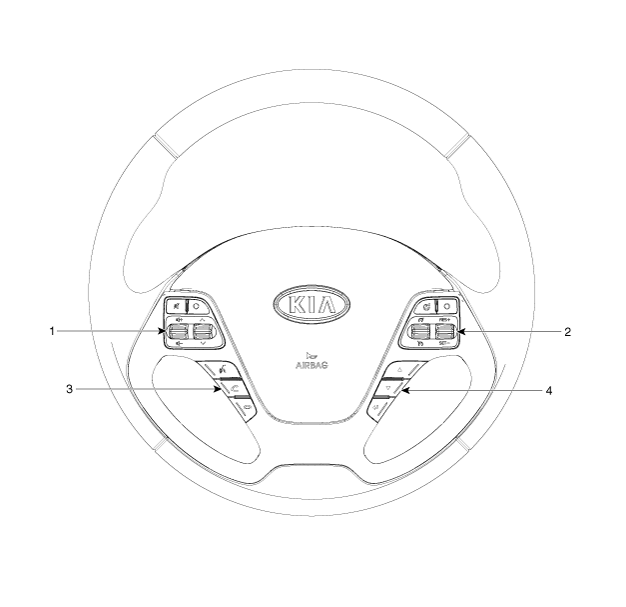

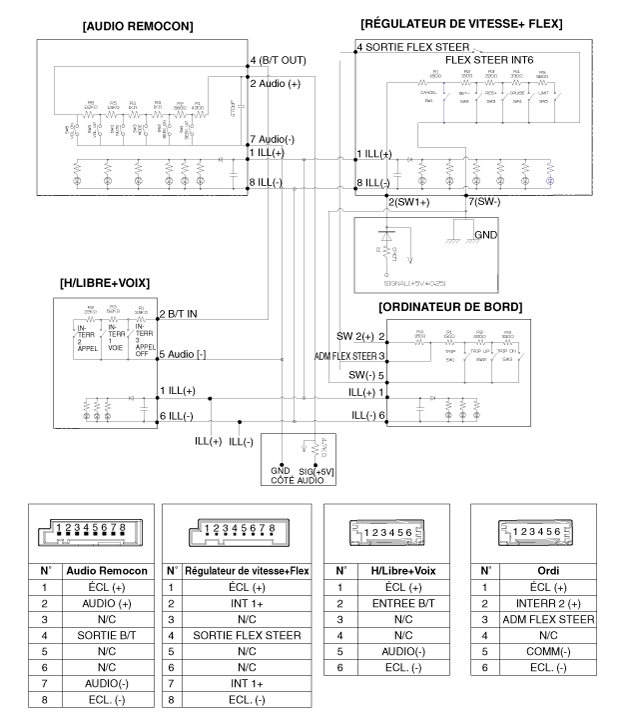

Type A

1. Télécommande audio (G: audio)
2. Interrupteur de la télécommande (D: régulation de vitesse + flex)

3. Interrupteur mains libres Bluetooth
4. Interrupteur journalier

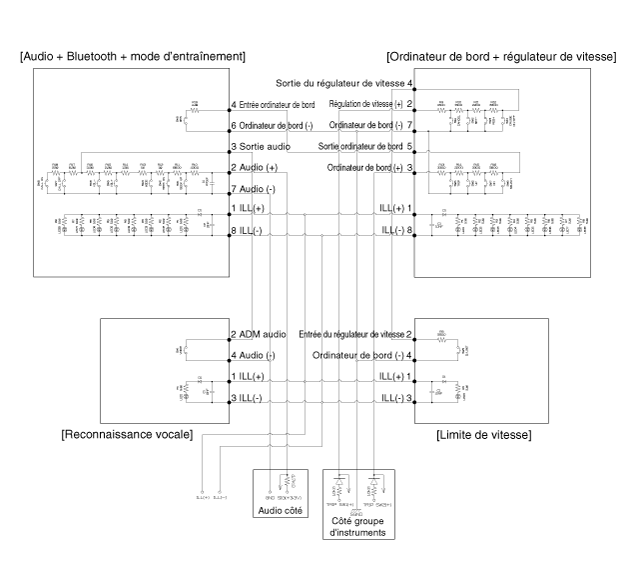

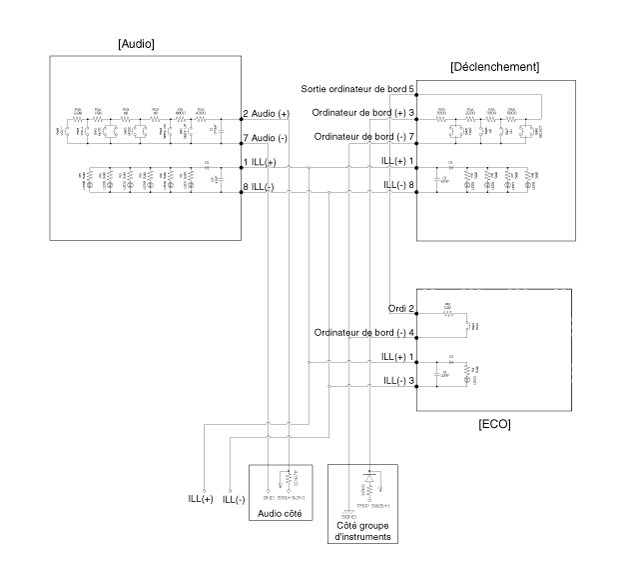

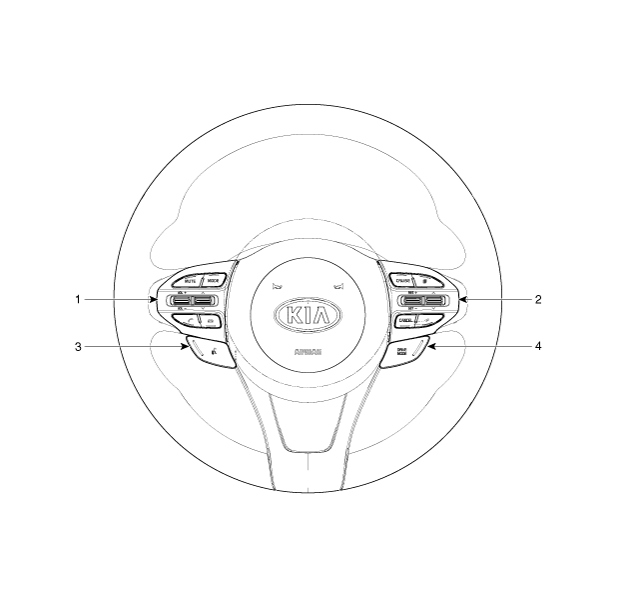

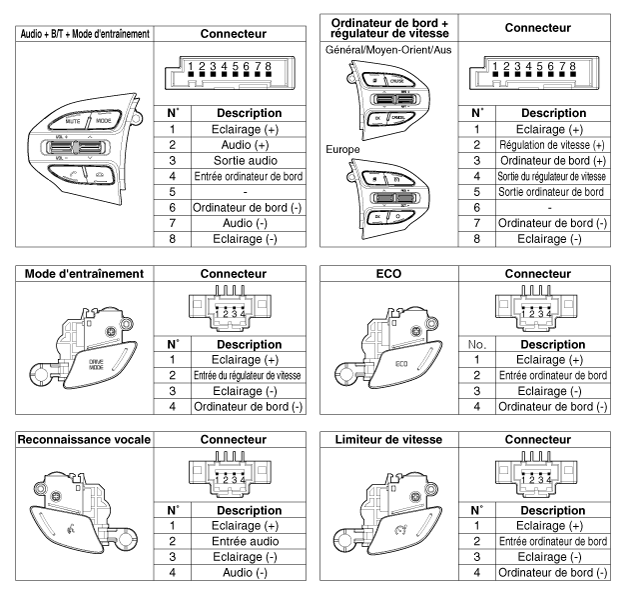

TYPE B

1. Commutateur mode conduite et audio
2. Commutateur ordinateur de bord et régulateur de vitesse

3. Commutateur de reconnaissance vocale
4. Interrupteur de limite de vitesse
