Kia Ceed: Système d′alimentation en carburant / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système d′alimentation en carburant / Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

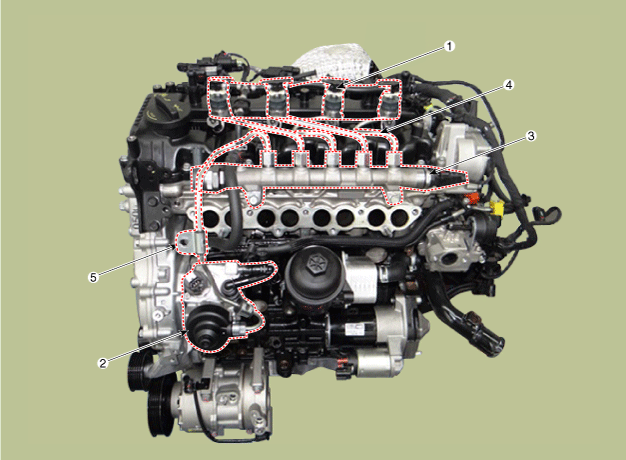

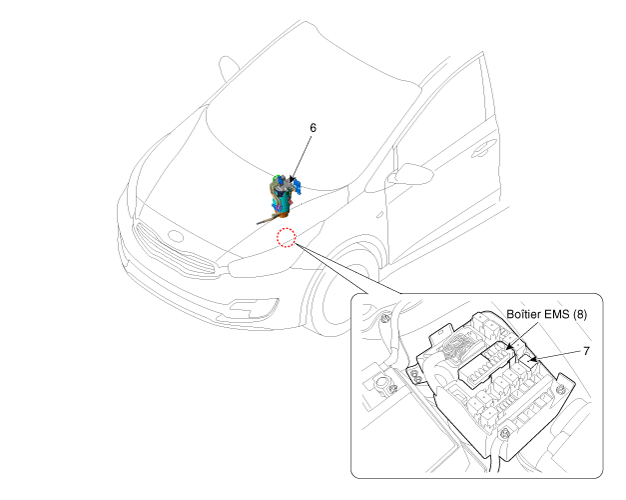

Compartiment moteur

1. Injecteur
2. Pompe à carburant à haute pression
3. Rail commun
4. Tuyau à carburant à haute Pression (Injecteur → Rail commun)

5. Tuyau à carburant à haute pression (Rail commun → Pompe à carburant à haute pression)
6. Filtre à carburant
7. Relais du réchauffeur de carburant
8. Relais de la pompe à carburant (Boîtier EMS)

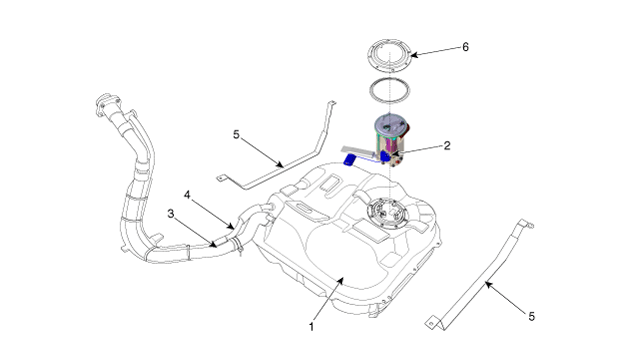

Réservoir de carburant

1. Réservoir à carburant
2. Pompe à carburant basse puissance
3. Flexible de remplissage de carburant

4. Tube de mise à niveau
5. Bande du réservoir à carburant
6. Couvercle du plateau de la pompe à carburant

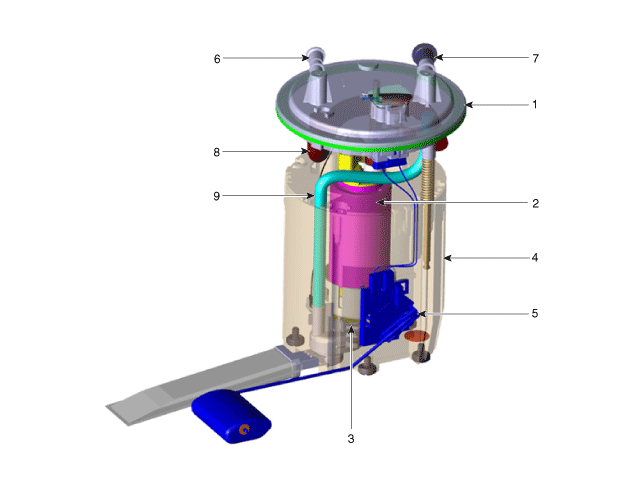

POMPE CARBURANT BASSE PRESSION

1. Ensemble de la tête
2. Moteur de la pompe à carburant
3. Pré-filtre
4) Chapeau de réservoir
5. Module de la pompe à carburant

6. Buse d'alimentation en carburant
7. Buse de retour de carburant
8. Tuyau d’arrivée du carburant
9. Flexible de retour de carburant

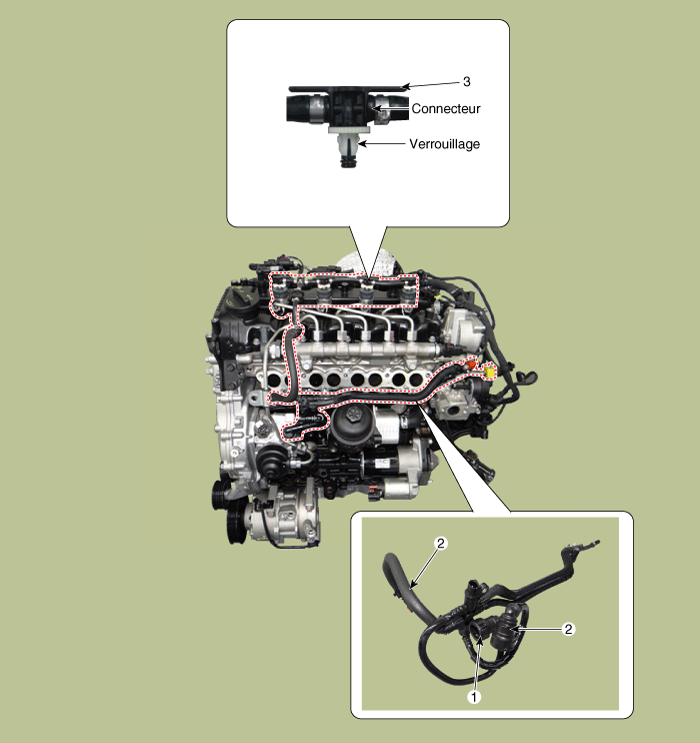

Connecteur de conduite de retour / Conduite de retour et d'alimentation

1. Conduite d'alimentation en carburant [Puissance basse]
2. Conduite de retour en carburant [Puissance basse]
3. Connecteur de conduite de retour

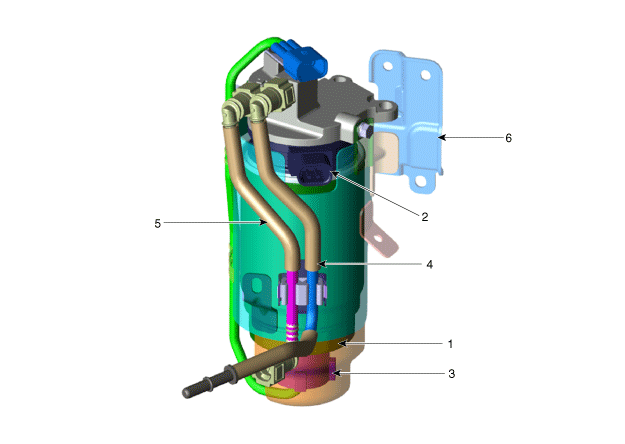

Filtre à carburant

1. Filtre à carburant
2. Chauffage de carburant
3. Capteur d'eau

4. Connecteur rapide du tuyau d'alimentation de sortie (↔ Pompe de carburant haute pression)
5. Connecteur rapide du flexible d'alimentation d'admission (↔ Réservoir de carburant)
6. Support de montage du filtre à carburant

•	Le système d'injection de carburant à rampe commune fonctionne sous pression extrêmement élevée (envion 2 000 bars). Donc n'effectuez jamais de travaux sur le système d'injection lorsque le moteur tourne ou dans les 30 secondes qui suivent l'arrêt du moteur.

•	Gardez propre les pièces et la zone de travail.

•	Faites attention aux substances étrangères.

•	Juste avant d'installer l'injecteur, le flexible ou le tuyau, déposez le bouchon protecteur fixé sur chaque d'entre eux.

•	Ne déposez pas l'injecteur sauf si nécessaire.

•

Lors de l'installation de l'injecteur

- Nettoyez la zone de contact de l'injecteur et remplacez le joint par un nouveau.

- Pour éviter des dommages causés par des chocs, insérez verticalement l'injecteur dans la culasse.

- Nettoyez la surface de connexion du joint de l'injecteur sur la culasse avant d'installer l'injecteur.

•	Lors de l'nstallation du tuyau à carburant à haute pression - Installez correctement l'écrou à embase.. - Ne réutilisez jamais un tuyau à carburant à haute pression déjà usagé.

•	Lors du démontage / montage de la conduite de retour de l'injecteur - Insérez le connecteur uniquement en position déverrouillée. - Insérez le connecteur avec les mains. N'utilisez pas d'outil
