Kia Ceed: À verrouillage électrique des portières / À interrupteur de verrouillage électrique de porte / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / À verrouillage électrique des portières / À interrupteur de verrouillage électrique de porte / Procédures de réparation

Contrôle

Le SJB peut être diagnostiqué avec GDS. Le SJB communique avec GDS qui affiche ensuite les entrées et sorties avec les codes.

On pourra diagnostiquer rapidement les défauts du verrouillage/déverrouillage de porte électrique avec GDS. GDS peut faire fonctionner l'actionneur, réaliser le contrôle des valeurs d'entrée/sortie et l'auto-diagnostic.

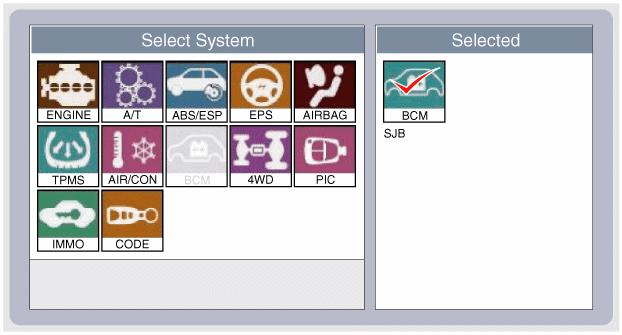

2.	Pour diagnostiquer la fonction SJB, choisissez le modèle du véhicule, BCM et SJB.

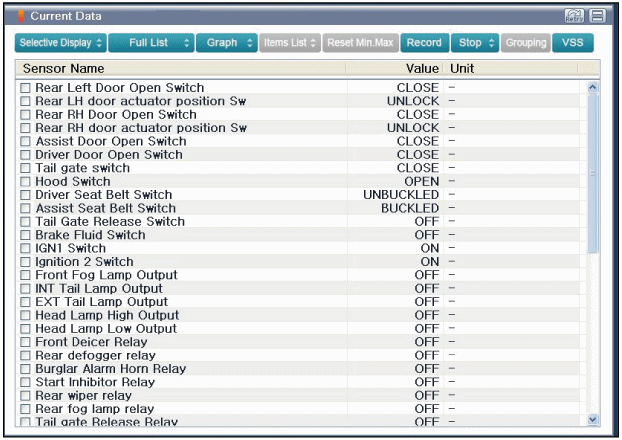

3.	Sélectionnez "Contrôle entrée/sortie" si vous vérifiez les données actuelles du système de verrouillage des portes électriques. Cela fournit l'état d'entrée/sortie de DDM/ADM.

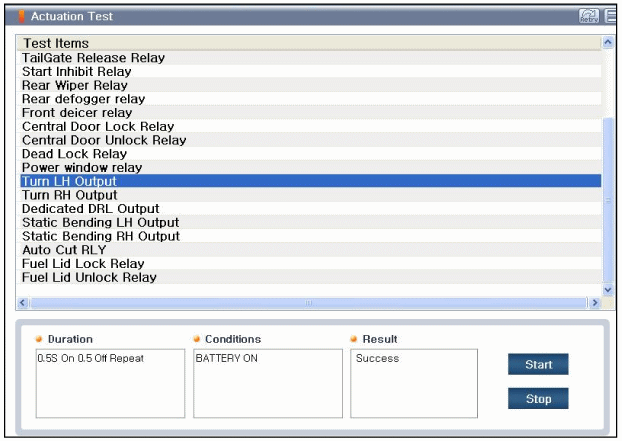

4.	Pour effectuer le test fonctionnel sur SJB, choisissez "Test d'actionnement".

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau inférieur central du tableau de bord. (Reportez-vous à Carrosserie - "Tableau de bord central")

3.	Déposez le contacteur central (A) après avoir desserré les vis.

INSTALLATION

1.	Installez le contacteur du tableau de bord.

2.	Installez le tableau de bord inférieur central.

3.	Brancher la borne négative (-) de la batterie.
