Kia Ceed: À verrouillage électrique des portières / Relais de verrouillage des portes électriques / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / À verrouillage électrique des portières / Relais de verrouillage des portes électriques / Procédures de réparation

Contrôle

Diagnostic avec GDS

1.	On pourra diagnostiquer rapidement les défauts du verrouillage de porte électrique avec GDS. GDS peut faire fonctionner l'actionneur, réaliser le contrôle des valeurs d'entrée/sortie et l'auto-diagnostic.

2.	Sélectionnez le modèle et "BCM".

3.	Sélectionnez "SJB" pour le vérifier.

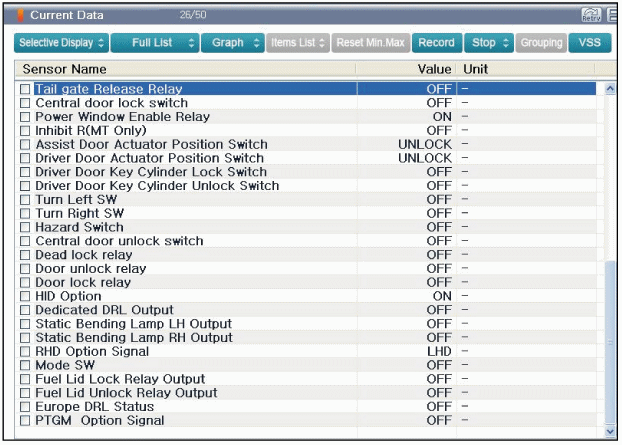

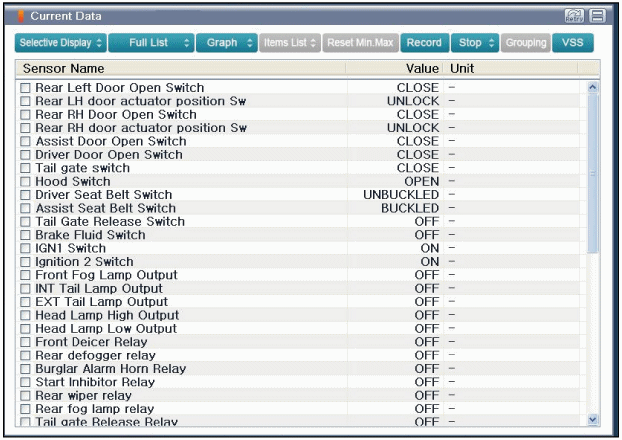

4.	Sélectionnez "Données courantes" si vous contrôlez les données courantes du système de verrouillage électrique de porte. Cela fournit l'état d'entrée/sortie de SJB.

5.	Si vous contrôlez le fonctionnement des données du verrouillage électrique de porte, sélectionnez "Test d'activation".
