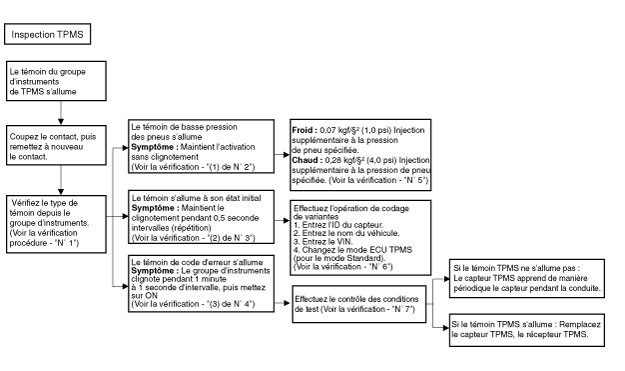

Méthode d'inspection TPMS

Contrôle

Trouvez le numéro d'inspection en vous reportant au tableau ci-dessus.
Le contenu suivant est inapproprié pour la procédure d'inspection.
1.
Types de témoin d'avertissement
Maintient l'activation sans clignotement : Témoin de basse pression des pneus
Clignote en permanence avec un intervalle de 0,5 seconde : Témoin d'état initial
Le groupe d'instruments clignote pendant 1 minute avec un intervalle d'1 seconde, puis il s'active : Témoin de code d'erreur

Coupez le contact, puis remettez à nouveau le contact pour contrôler le type de témoin d'alerte.
2.
(1) Contrôlez l'état du témoin.
Vérifiez l'état du témoin du véhicule.
Contrôlez si l'état du témoin est causé par la faible pression des pneus.

Symptôme : Maintient l'activation sans clignotement
3.
(2) Contrôlez l'état du témoin.
Vérifiez l'état du témoin du véhicule.
Contrôlez si l'état du témoin est causé par l'état initial du récepteur TPMS (mode vierge).

Symptôme : Clignote en permanence avec un intervalle de 0,5 seconde.
4.
(3) Contrôlez l'état du témoin.
Vérifiez l'état du témoin du véhicule.
Contrôlez si l'état du témoin est causé par un code d'erreur (panne de capteur TPMS et récepteur TPMS).
Symptôme : Le groupe d'instruments clignote pendant 1 minute avec un intervalle d'1 seconde, puis il s'active.
5.
Témoin de basse pression des pneus
Froid : Véhicule maintenu pendant plus de 60 minutes après l'arrêt.
→ 0,07 kgf/cm² (1,0 psi) Injection supplémentaire à la pression de pneu spécifiée.
Chaud : Conduire le véhicule.
→ 0,28 kgf/cm² (4,0 psi) Injection supplémentaire à la pression de pneu spécifiée.

Si le témoin ne se désactive pas après l'injection de pression dans les pneus, déconnectez GDS et roulez moins de 1 km à 25 km/h.
6.
Contrôlez le témoin d'état initial
A.
Témoin d'avertissement TPMS
(1) Contrôlez l'état du témoin TPMS.
(2) Clignote en permanence avec un intervalle de 0,5 seconde. -> Etat initial du témoin

Coupez le contact, puis remettez à nouveau le contact pour contrôler le type de témoin.
B.
Eléments à contrôler en cas de clignotement du témoin
(1). Entrez l'ID du capteur.
(Voir Récepteur TPMS - "Procédures de réparation")
(2). Entrez le nom du véhicule.
(Voir Récepteur TPMS - "Procédures de réparation")
(3). Entrez le VIN.
(Voir Récepteur TPMS - "Procédures de réparation")
(4). Changez le mode TPMS ECU (pour le mode Standard).
7.
Liste de DTC pour le test de performance.
Liste
Symptômes
Articles à vérifier
Liste détaillée
Composants
C1312(FL)
C1313(FR)
C1314(RL)
C1315(RR)
Réception d'une erreur par le capteur TPMS.
Etat de transmission RF du capteur
Confirmez la transmission RF du capteur
Vérifiez le capteur DTC
Contrôlez la batterie du capteur
À CAPTEUR TPMS
Bruit dans les unités électroniques du véhicule
Conditions de fonctionnement du véhicule
C1332(FL)
C1333(FR)
C1334(RL)
C1335(RR)
Défaillance interne du capteur
Contrôlez la transmission RF du capteur
Tension de la batterie du capteur
Vérifiez la transmission RF du capteur
Vérifiez la batterie du capteur (GDS)
À CAPTEUR TPMS
C1662
Défaillance de l'enseignement auto
Etat de transmission RF du capteur
Contrôlez la vitesse du véhicule EMS (VS)
Inspectez le bruit du véhicule
Confirmez la transmission RF du capteur
Contrôlez la batterie du capteur
Contrôlez la vitesse du véhicule EMS (VS)
Contrôlez le bruit dans l'unité électronique du véhicule
À CAPTEUR TPMS
Bruit dans les unités électroniques du véhicule
Condition de fonctionnement du véhicule
Signal de vitesse du véhicule EMS
C1663
Défaillance de l'enseignement auto
Etat de transmission RF du capteur
Contrôlez la vitesse du véhicule EMS (VS)
Inspectez le bruit du véhicule
Confirmez la transmission RF du capteur
Contrôlez la batterie du capteur
Contrôlez la vitesse du véhicule EMS (VS)
Contrôlez le bruit dans l'unité électronique du véhicule
À CAPTEUR TPMS
Bruit dans les unités électroniques du véhicule
Condition de fonctionnement du véhicule
Signal de vitesse du véhicule EMS


Assurez-vous de contrôler le DTC.
(Voir Manuel de DTC - "Contrôle de la pression des pneus")
Si le témoin TPMS ne s'allume pas : Le capteur TPMS apprend de manière périodique le capteur pendant la conduite.
Si le témoin TPMS s'allume : Remplacez le capteur TPMS, le récepteur TPMS.
