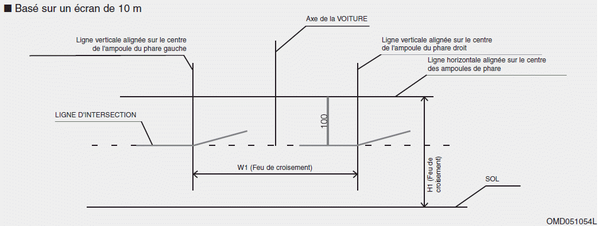

■ Basé sur un écran de 10 m
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phares sur la position 0.
Revue Technique Kia Cee'd: Diagrammes schématiques
Diagramme de circuit - ABS
(1)
Diagramme de circuit - ABS
(2)
Diagramme de circuit - ABS
(3)
Entrée/sortie du connecteur ECU (ABS)
N° de câble
Désignation
Courant
Résistance ...
Revue Technique Kia Cee'd: Commutateur mains libre / Diagrammes schématiques
Schéma du circuit
Type A
1. Télécommande audio (G: audio)
2. Interrupteur de la télécommande (D: régulation de vitesse + flex)
3. Interrupteur mains libres Bluetooth
4. Interrupteur journalier
TYPE B
...
