Kia Ceed: Système de commande du moteur / Injecteur / Recherche de pannes
| Forme d'onde du signal |

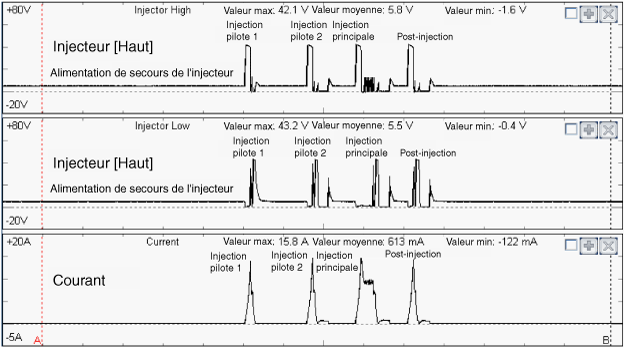

| [3 000rpm ] |
|
INJECTEUR |
Injection |
Spécification |
|
|
TENSION (V) |
Courant (A) |
||
|
Injecteur [Haut] |
Injection pilote 1 |
42 max. |
16 max. |
|
Injection pilote 1 |
42 max. |
16 max. |
|
|
Injection principale |
42 max. |
16 max. |
|
|
Post-injection |
42 max. |
14 max. |
|
|
Injecteur [Haut] |
Injection pilote 1 |
43 max. |
16 max. |
|
Injection pilote 2 |
43 max. |
16 max. |
|
|
Injection principale |
43 max. |
16 max. |
|
|
Post-injection |
43 max. |
14 max. |
|

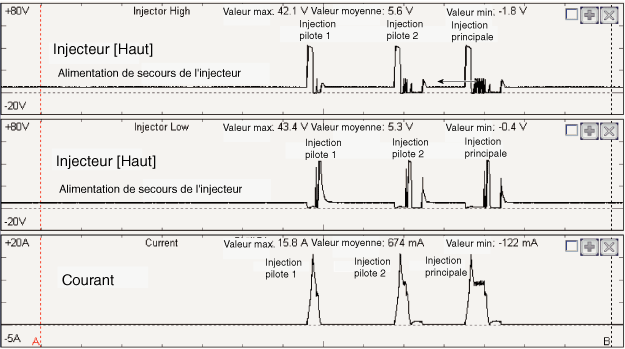

| [Ralenti] |
|
INJECTEUR |
Injection |
Spécification |
|
|
TENSION (V) |
Courant (A) |
||
|
Injecteur [Haut] |
Injection pilote 1 |
42 max. |
16 max. |
|
Injection pilote 2 |
42 max. |
16 max. |
|
|
Injection principale |
42 max. |
16 max. |
|
|
Injecteur [Haut] |
Injection pilote 1 |
43 max. |
16 max. |
|
Injection pilote 2 |
43 max. |
16 max. |
|
|
Injection principale |
43 max. |
16 max. |
|
